机床的起始位置姿态

默认的位置姿态:零位

零位设定

默认的位置设置:配置文件→NC轴→零位

例如:需要设置默认的起始位置为:X-1500 Y0 Z0 C0 A0(假设X的行程在-3000 到 0之间,X-1500则刚好停留在中间位置)

  • X轴零位:-1500
  • Y轴零位:0
  • Z轴零位:0
  • C轴零位:0
  • A轴零位:0

这样机器在执行程序之前,就会先移动到 G1 X-1500 Y0 Z0 C0 A0 的位置,加工完成也会移动到该位置。


换刀机型说明:
在执行程序之前,换刀主轴上的刀具是有位置的,所以软件会先输出一次换刀动作。
换刀动作之后,执行的逻辑是:移动刀具到加工起始点的正上方,以此为起点执行加工。完成之后移动到 X-1500 Y0 Z0 C0 A0 的位置。
所以换刀机型不会以默认的位置姿态为起点,而是以加工程序起始点的正上方为起始点。


自定义位置姿态

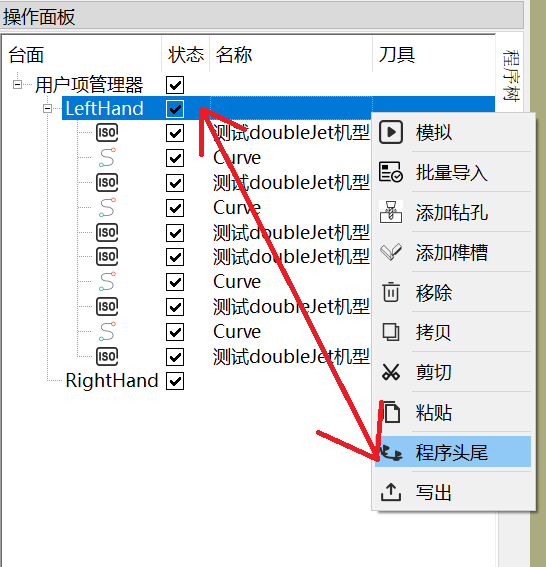

  1. 进入自定义起始点&结束点
    用户起始点结束点

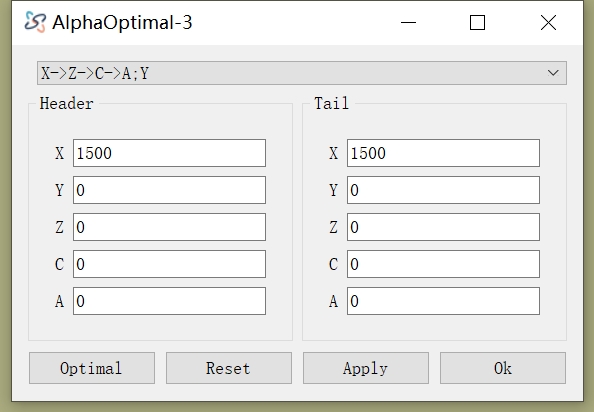

  2. 编辑界面
    编辑界面
  3. Optimal:优化起始点&结束点
    • Header:起始点
    • Tail:结束点
  4. Reset:重置起始点&结束点(设置为默认值)

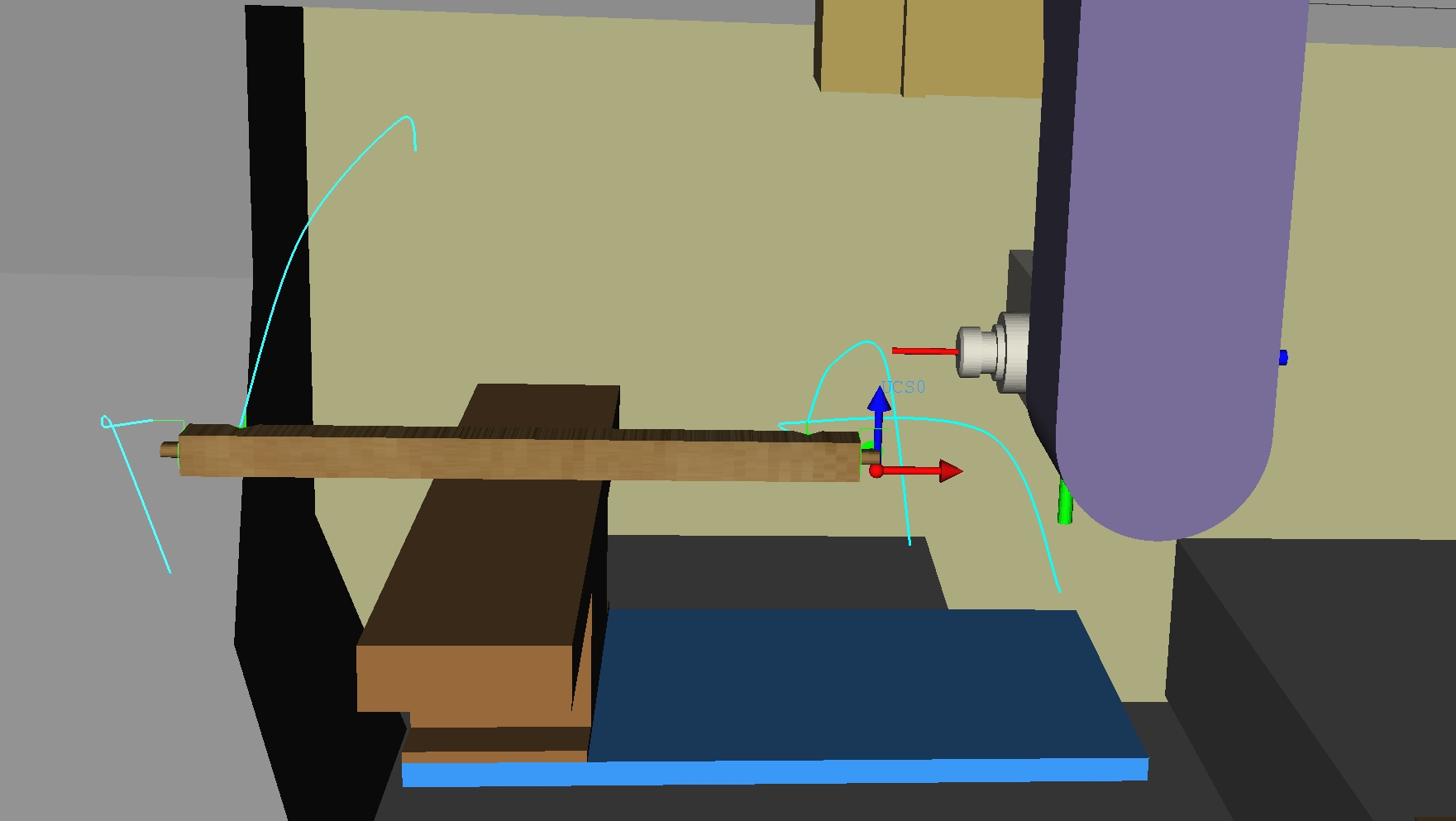

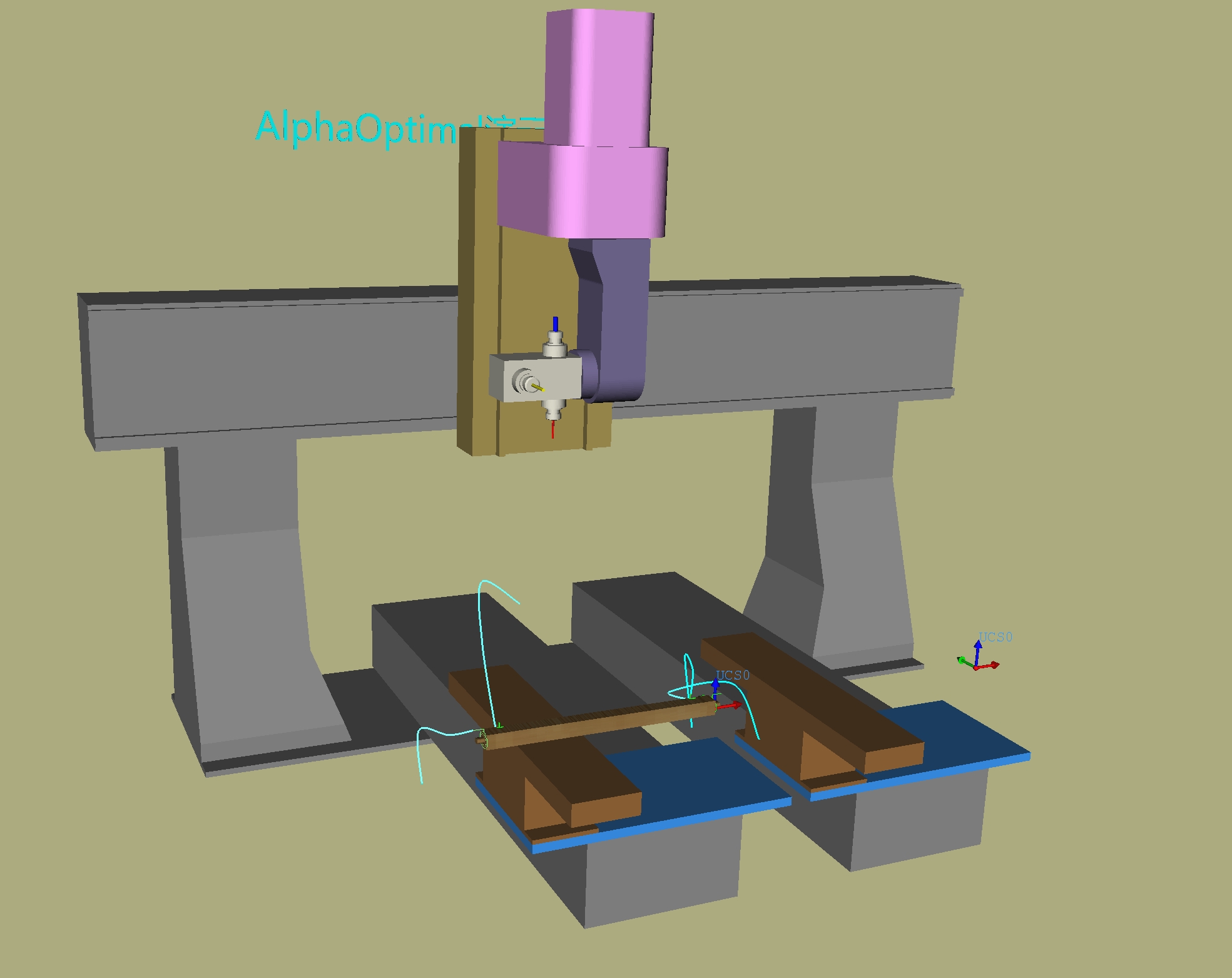

默认 VS 优化

编辑界面 编辑界面
