校正工件坐标系的原点位置
机型：五轴加工中心
旋转轴：第4轴:C 第5轴:A
工位数：2
- 左工位 → 对应坐标系：G54
- 右工位 → 对应坐标系：G55
示例校正的原点：G54
校正前提条件：机床参数已正确设定
操作步骤
-
正确安装刀具
刀具的所有数据必须完全正确。
-

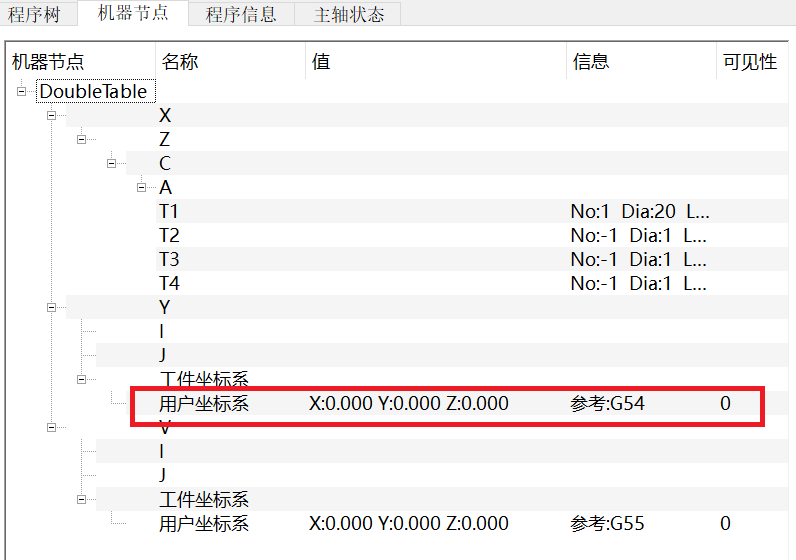

确认用户坐标系为默认设置
-

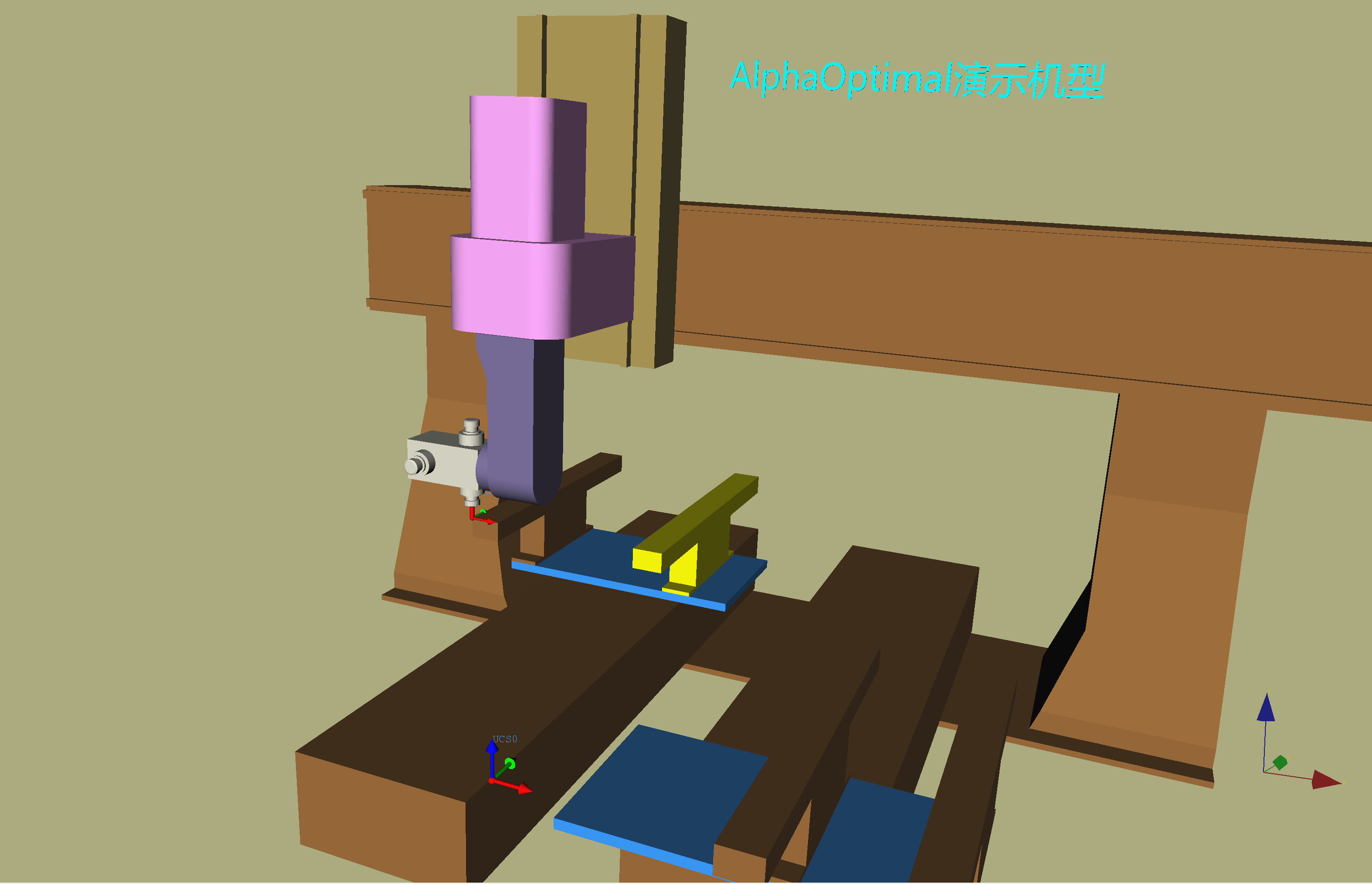

移动刀尖到原点位置
在物理机床上将刀尖移动到工件坐标系原点。
-
点击工具栏 → 通讯
-
确认工件坐标系:G54 已经勾选
-
抄录机械坐标
将数控系统上的 X Y Z C A 坐标抄录到机械坐标系：Ax_1 Ax_2 Ax_3 Ax_4 Ax_5
-
同步与转换用户坐标系: 先点击：同步用户坐标系 再点击按钮：转用户坐标系
-
记录补偿值
在用户坐标系中显示的 X Y Z 值为现有 G54 的补偿值。
记录这些值并补偿到机床配置文件，然后重启软件 -
验证
重复步骤1
额外说明
- 若要校正 G54 的位置，在通讯控件上记得选择 G55，并确保抄录的机械坐标与对应坐标系一一对应.
