机床配置文件编辑器
本文档详细介绍机床配置文件编辑器各部分的界面和功能，内容组织清晰，方便查阅。

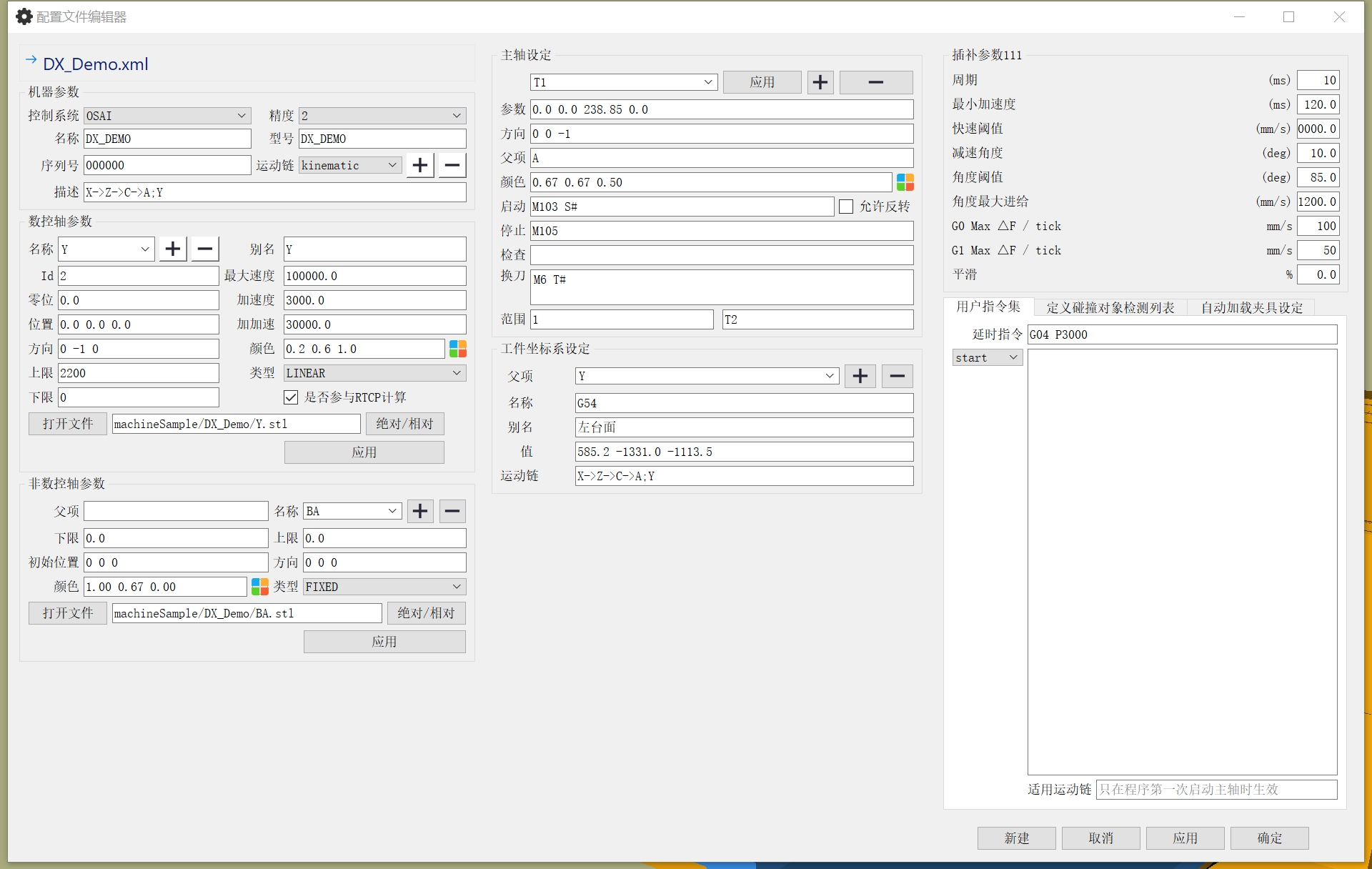

1. 主界面

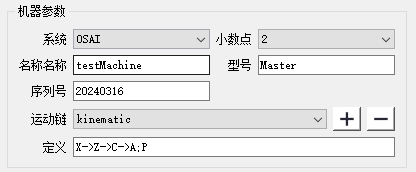

2. 机器参数
说明: 运动链的定义是非常重要的,它定义了设备的运动学。串联结构 → 连接， 并联结构 ; 连接
- 系统：机器使用的系统
- 小数点：定义轴坐标小数点后的位数（例：
X100.23或X100.234） - 名称：机器名称
- 型号：机器型号
- 序列号：机器的序列号
- 运动链：机器所使用的运动链
- 定义：运动链的具体定义.点击:运动链和轴id

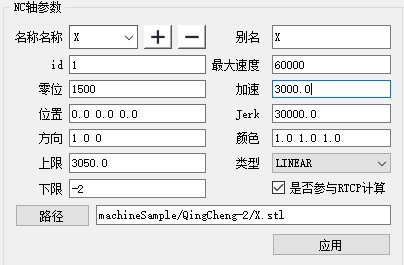

3. NC轴定义
- 名称：机械轴名称，应与机器上的轴名称一致
- 别名：理论名称，用以匹配后处理器生成的G代码中的轴名称
- id：轴Id，必须准确设定.点击:运动链和轴id
- 最大速度：轴允许的最大移动速度
- 零位：机器回零时的位置
- 加速：轴允许的最大加速度
- 位置：轴3D模型的初始位置
- Jerk：轴允许的最大加加速度
- 方向：轴的运动方向
- 颜色：轴3D模型显示的颜色
- 上限：轴运动的上限
- 下限：轴运动的下限
- 类型：轴的运动类型（线性轴或旋转轴）
- RTCP计算：是否参与RTCP计算.此功能仅在双五轴头机型需要设定，其它机型默认勾选
- 路径：轴模型的存放路径.建议：采用相对路径

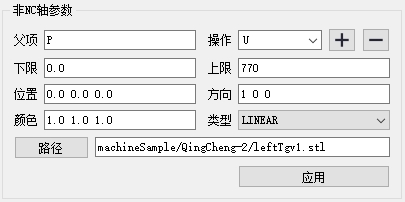

4. 非NC轴定义
- 父项：此非NC轴的安装轴
- 名称：理论名称，用以匹配后处理器生成的G代码轴名称
- 下限：轴运动的下限
- 上限：轴运动的上限
- 位置：轴3D模型的初始位置
- 方向：轴的运动方向
- 颜色：轴3D模型显示的颜色
- 类型：轴的运动类型（线性轴或旋转轴）
- 最大速度：轴允许的最大移动速度
- 零位：机器回零时的位置
- 加速：轴允许的最大加速度
- Jerk：轴允许的最大加加速度
- 路径：轴模型的存放路径
建议：采用相对路径

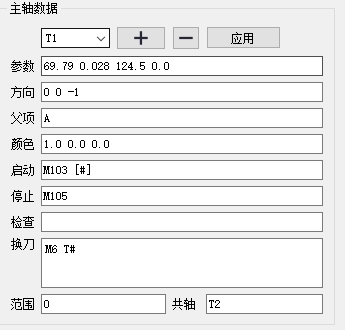

5. 主轴定义
- 参数：主轴刀具的安装点，所对应数控系统的RTCP值，每组数据包含4个值（X、Y、Z和角度偏置）
- 方向：刀具安装后的默认指向（使用默认值）
- 父项：主轴的安装轴（双五轴头机型必须完整填写）
- 颜色：安装刀具显示的颜色
- 启动：主启动指令，
#符号将会被替换为转速 指令必须是唯一的 不可与其它主轴的指令相同
例如：若1号刀具转速为10000，格式:M103 [#]最终输出为M103 [10000] - 停止：主轴停止指令 不可与其它主轴的指令相同
- 检查：主轴转速到达的检查指令 不可与其它主轴的指令相同
- 换刀：可换刀主轴使用的换刀指令（必须以M开头）
- 范围：可换刀主轴的换刀范围.不换到主轴范围:1 换刀主轴按实际设定
- 共轴：针对双出主轴，定义共轴的两个主轴

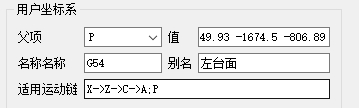

6. 工件坐标系
- 父项：工件坐标系所依赖的（非）NC轴（可留空）
- 值：工件坐标系相对于世界坐标系的偏置值
- 名称：如G54 - G59
- 单台面:G54
- 双台面:
- 左台面:G54
- 右台面:G55
- 别名：工件坐标系的显示名称
- 运动链：工件坐标系所在的运动链 此处的运动链必须与“机器参数”中定义的保持一致
7. 插补参数
- 插补周期：软件执行插补的时间间隔
说明：大多数数控系统的插补周期:2ms 默认值为2ms，建议不要超过10（单位：毫秒）
- 快速阈值：机床执行G0指令时允许的最大速度
- 未解释部分：使用默认值，客户无需修改

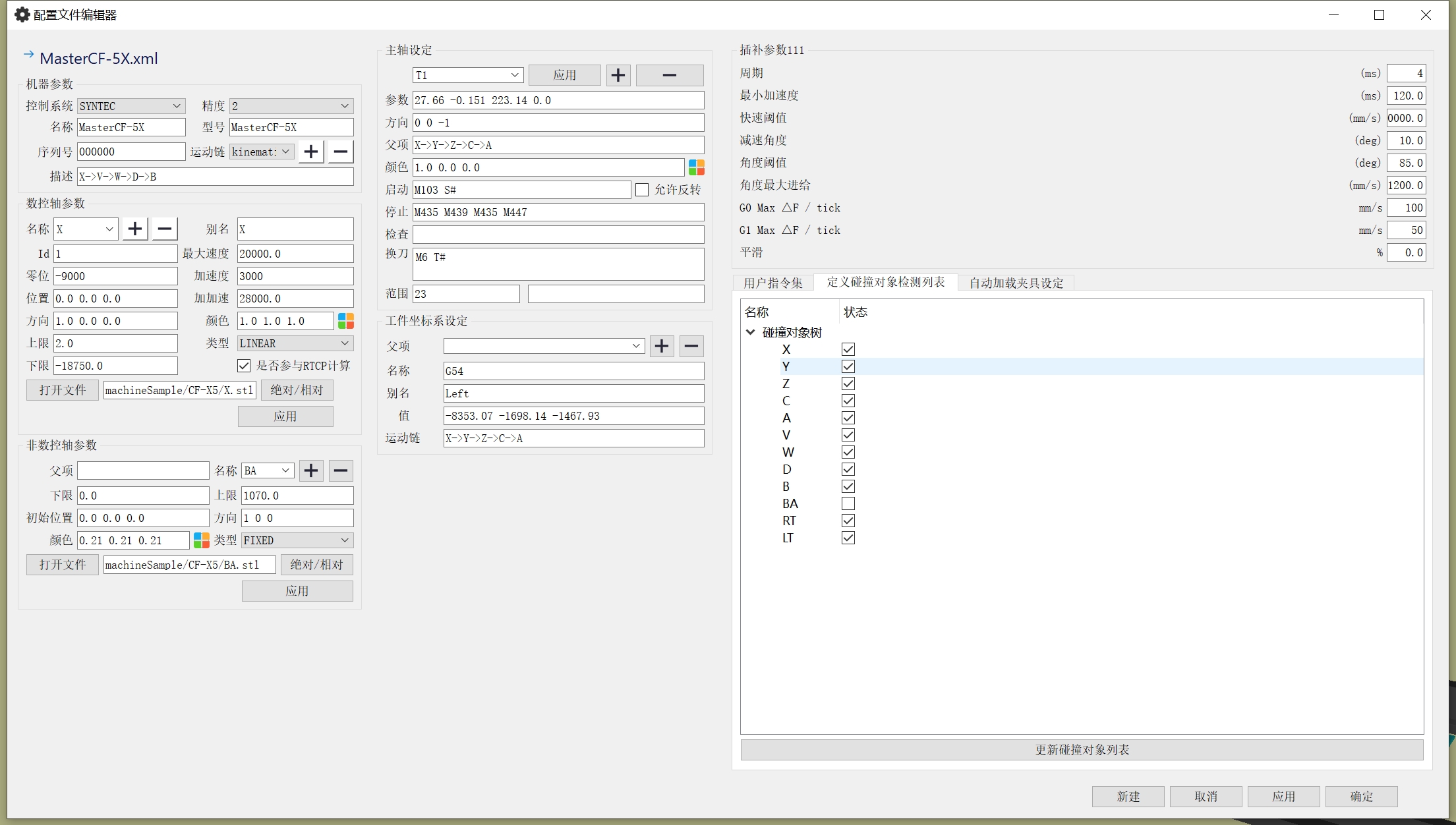

8. 定义碰撞对象
当以上参数都已经设置好之后.点击更新碰撞对象列表,它定义了哪些对象会被做碰撞检测.一般来说机床的机架是不需要做碰撞检测的，特殊机型需要对机架进行碰撞检测的，需要在模型导出时，确认机架模型不与其它模型接触，否则会无线出发碰撞提示

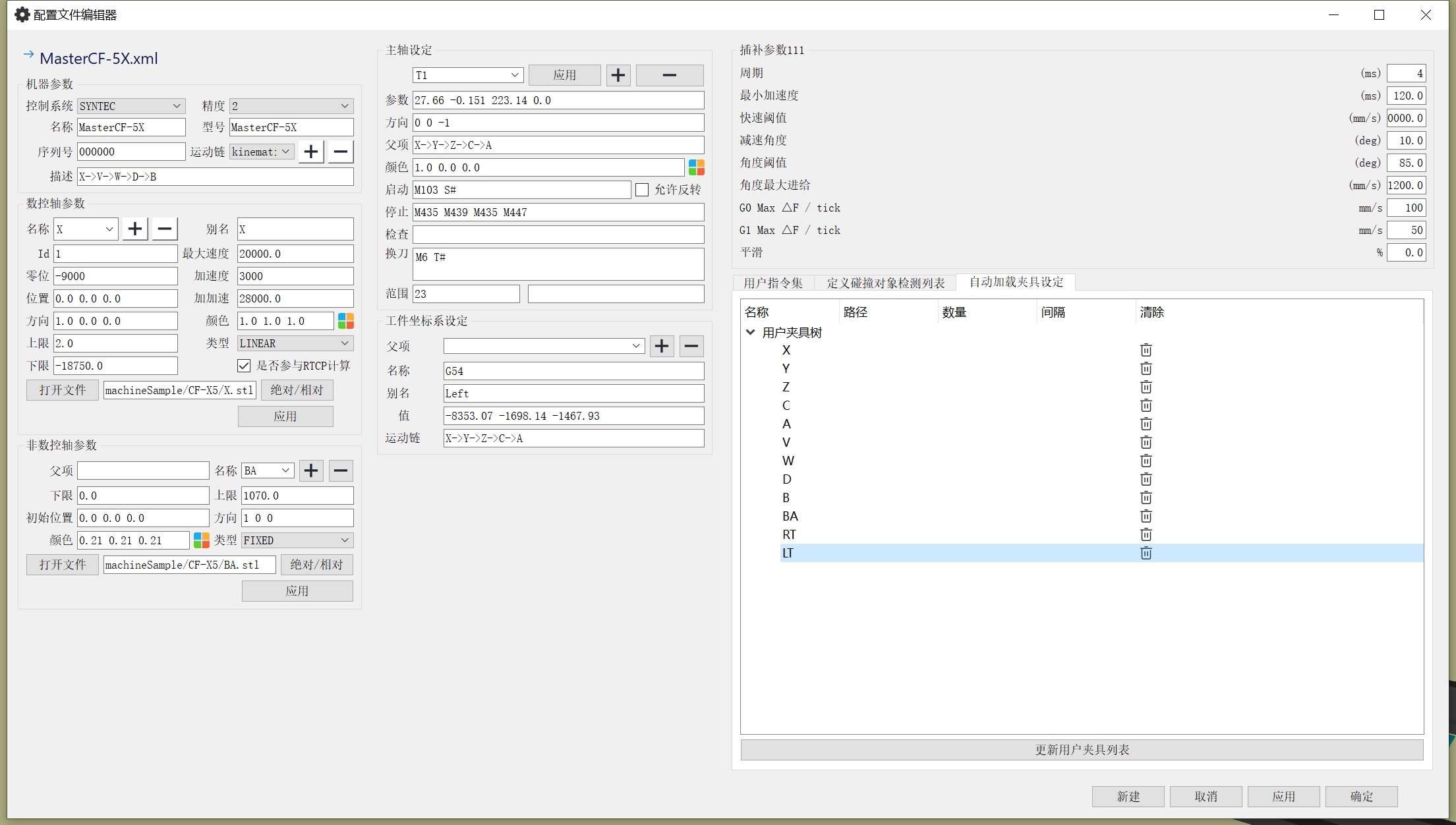

9. 自动加载夹具
当以上参数都已经设置好之后.点击更新用户夹具列表，软件会对非NC轴自动设置加载夹具.核对需要加载夹具的非NC轴.需要设置那里就双击那里,不需要,则双击删除图标
