用户自定义夹具编辑器

参数解释:

• 夹具数据
• 名称:夹具名称
• 类型:夹具类型
• 序列号:夹具序列号
• 链:定义夹具块 与 块 之间的运动关系
• 初始位置:夹具的初始平移
• 工件移动方向->可选方向:[X+ X- Y+ Y- Z+ Z- User_Defined None]
  • 设置为None
  • 默认不移动工件

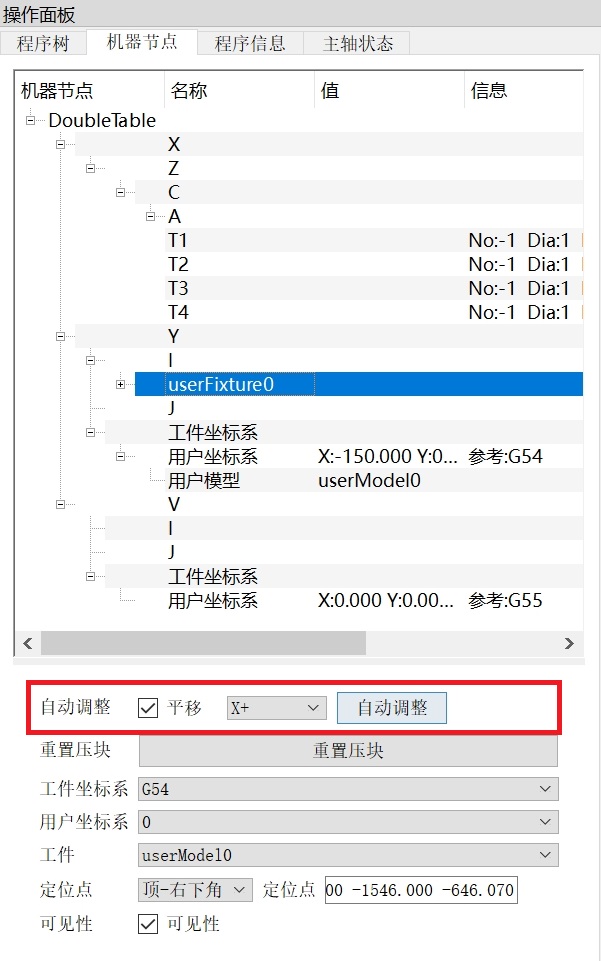

  • 自动调整选项会被隐藏

  • 设置为其它:
  • 跳转到示例: 用户夹具
• 旋转轴->可选择[X+ Y+ Z+ None]
  • 设置为：None
  • 默认夹具不能被旋转
  • 旋转选项会被隐藏

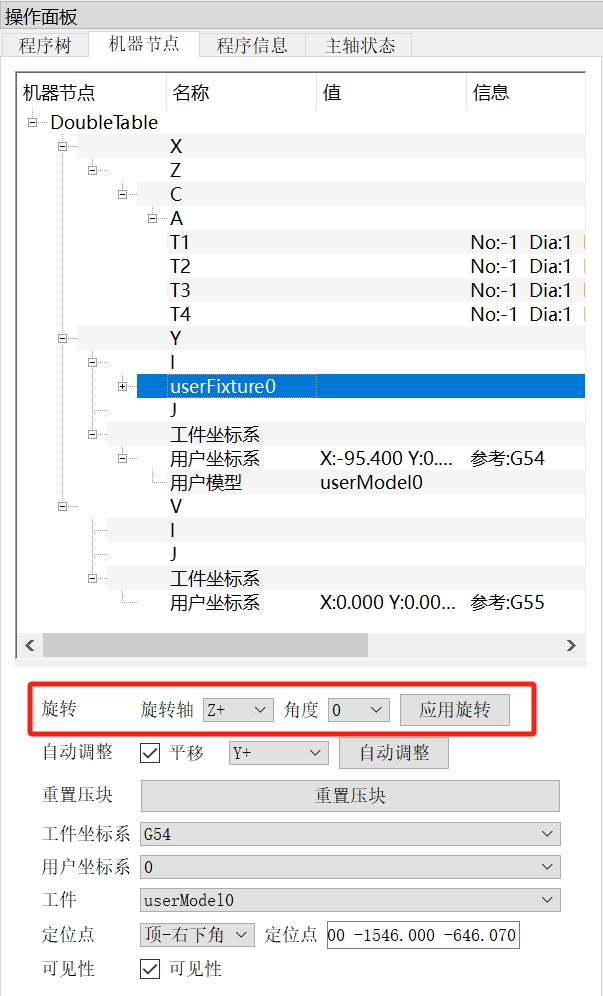

  • 设置为:[X+ Y+ Z+]
  • 旋转选项显示,允许夹具旋转
  • 默认旋转轴:[X+ Y+ Z+]
  • 默认角度:0

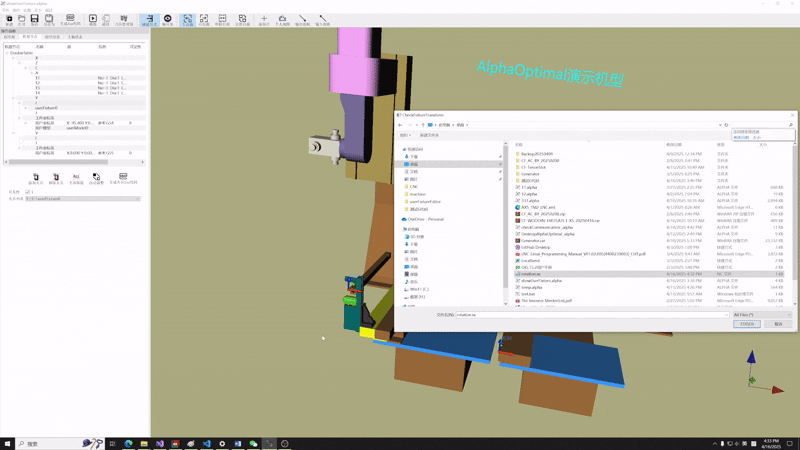

  • 旋转角度设置为:0度

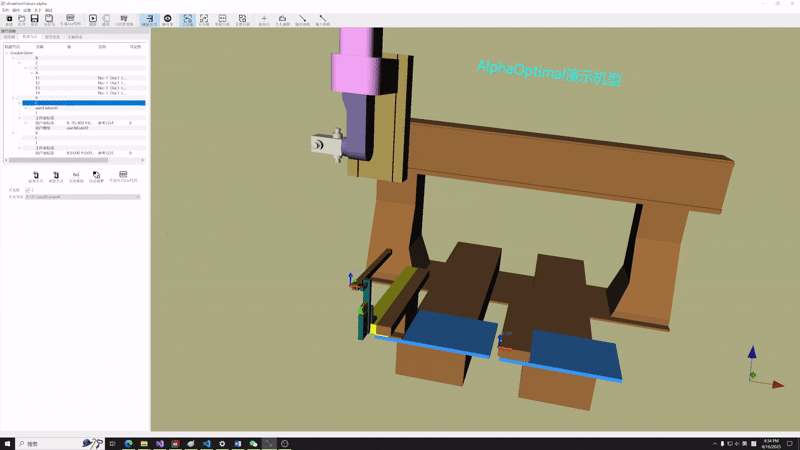

  • 旋转角度设置为:90度
