获取用户坐标系的值
机型：五轴加工中心
旋转轴：第4轴: C 第5轴: A
工位数：2
- 左工位 → 对应坐标系：G54
- 右工位 → 对应坐标系：G55
示例获取的用户坐标系：G54 -> 0
校正前提条件：机床参数已正确设定
操作步骤
-

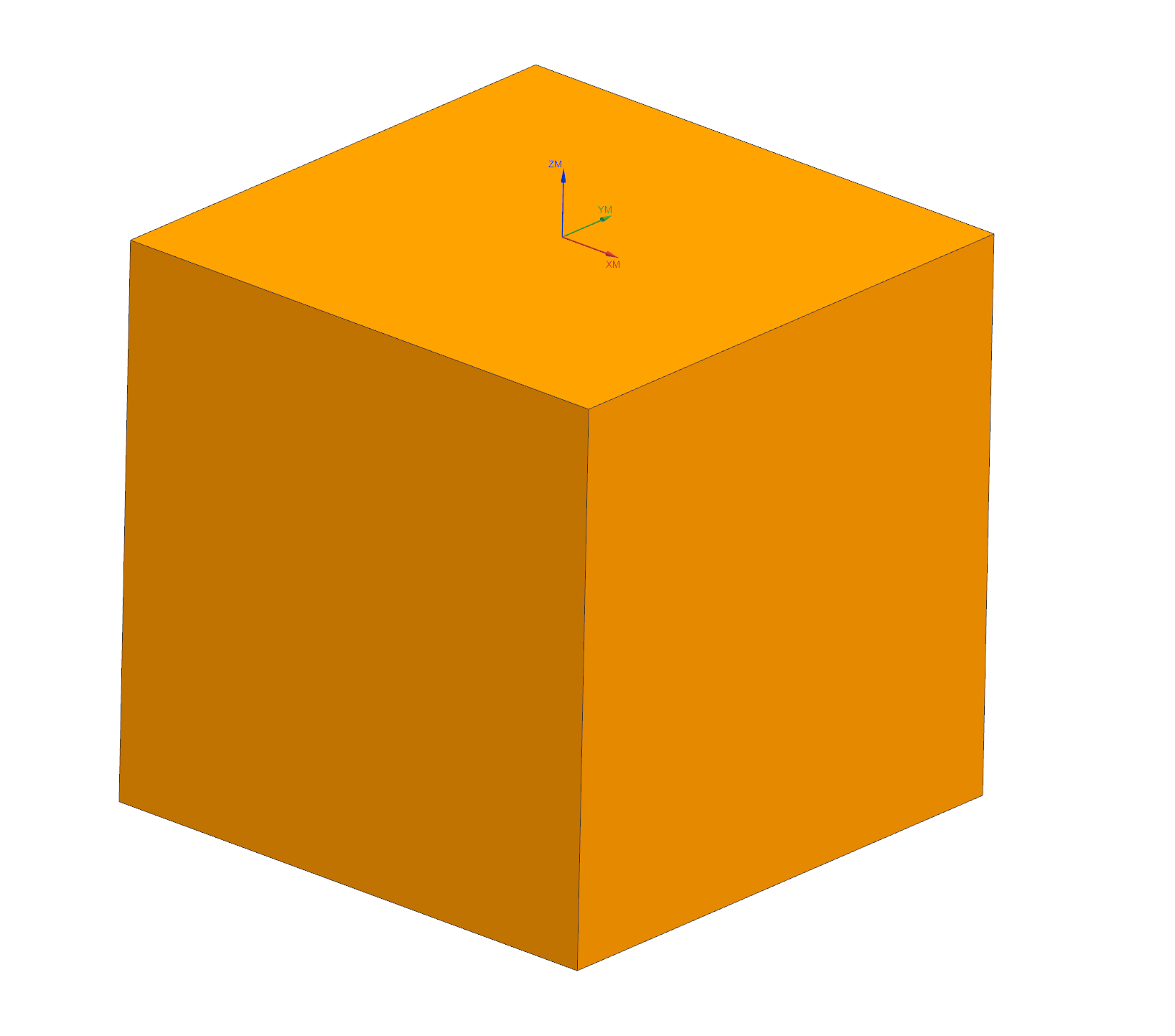

明确编程的MCS位置
-
固定工件

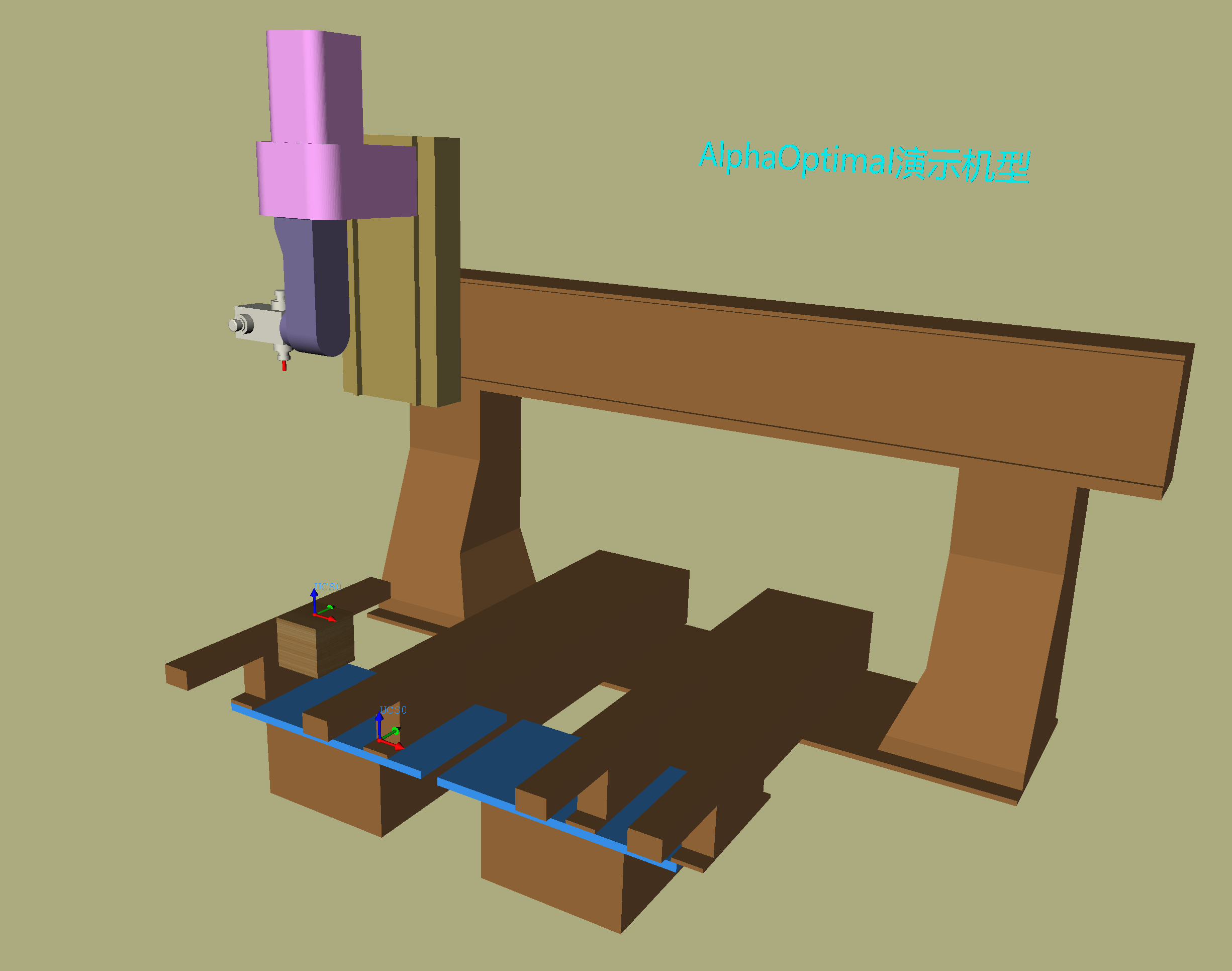

将工件固定于物理机床左台面（适合加工的任意位置）
-

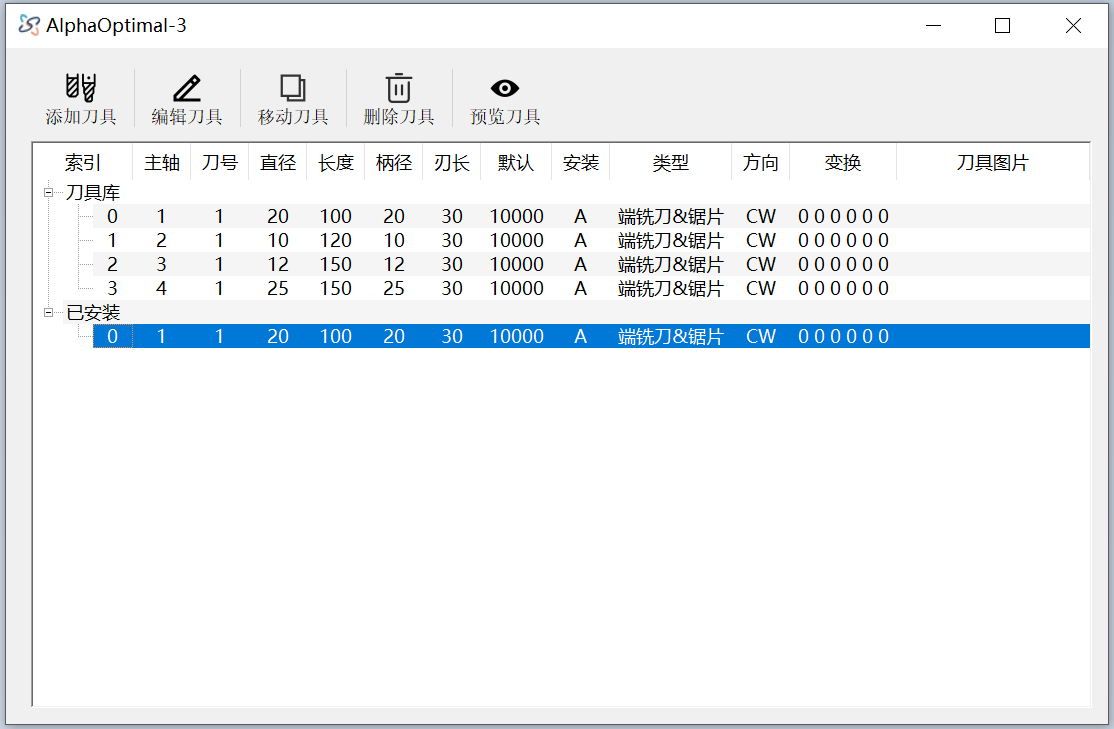

正确安装刀具
确保刀具所有数据完全正确
-

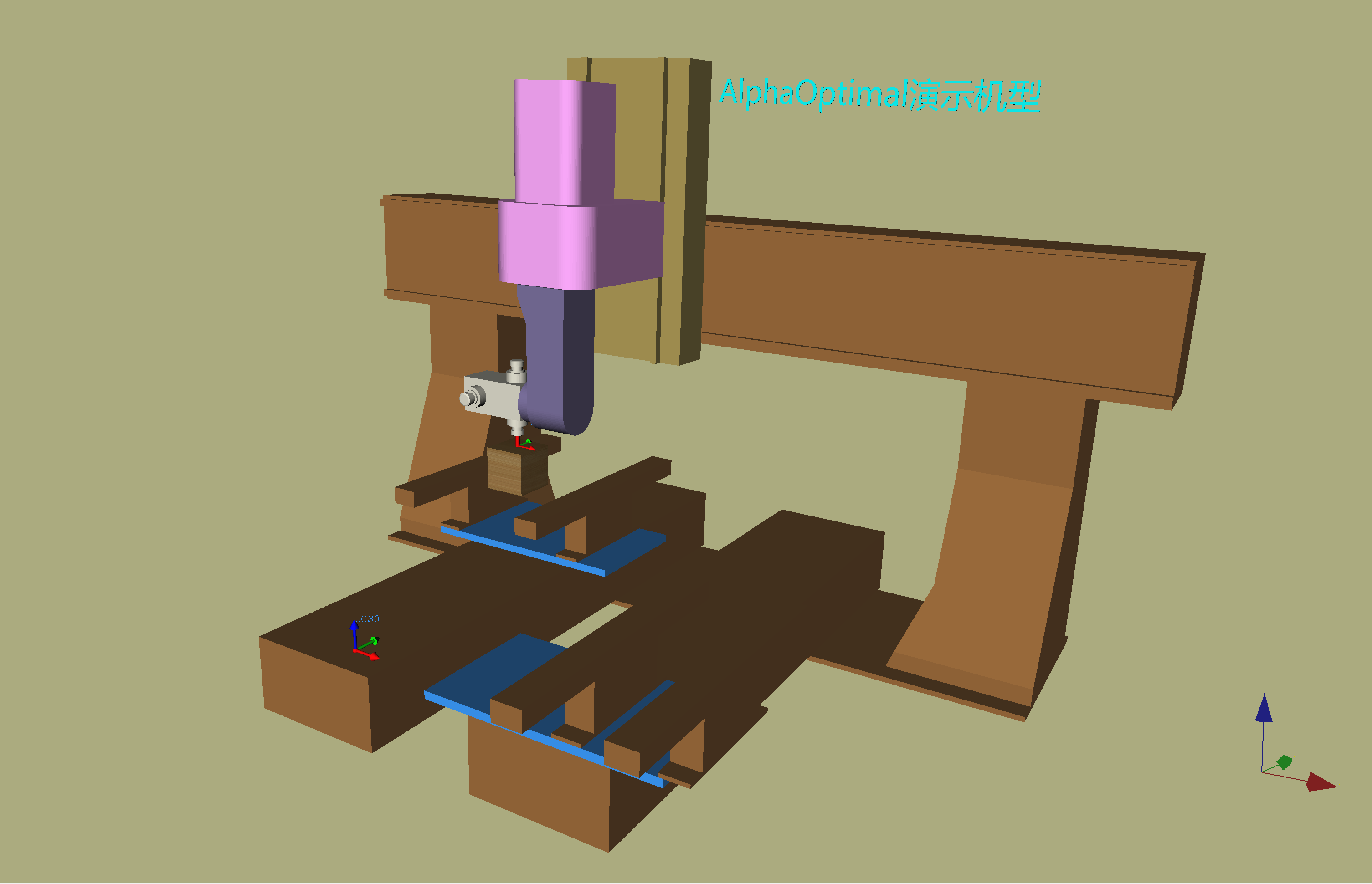

移动刀尖到编程MCS的零点位置
在物理机床上将刀尖移动到零点
-

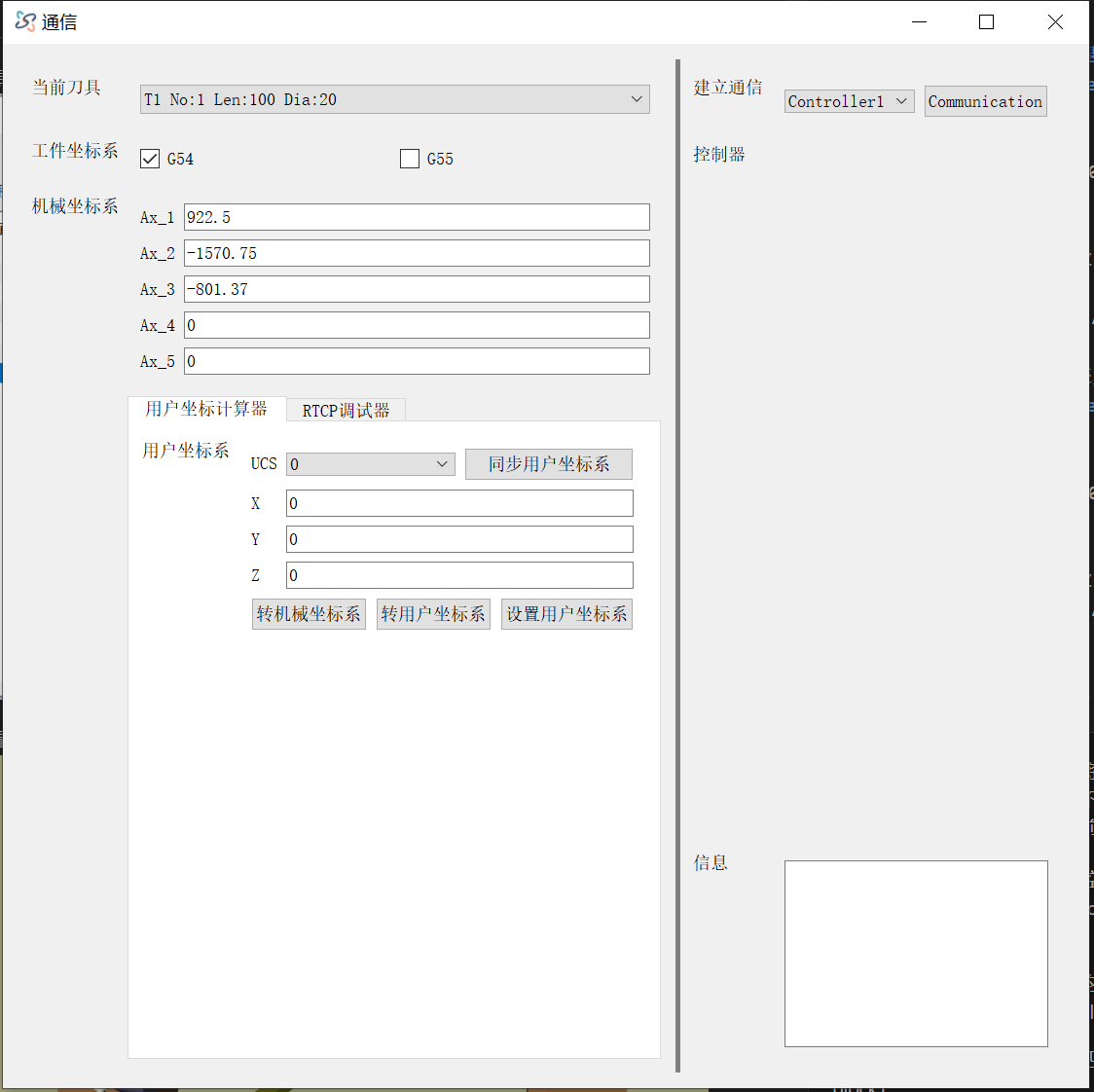

点击工具栏 → 通讯
-
确认工件坐标系
确认【G54】已勾选 -
抄录机械坐标
将数控系统中显示的 X, Y, Z, C, A 坐标，抄录至机械坐标系：
Ax_1 Ax_2 Ax_3 Ax_4 Ax_5
-
点击：同步用户坐标系
-
选择要设定的坐标系Id: 0
-
点击：转用户坐标系
-
点击：设置用户坐标系

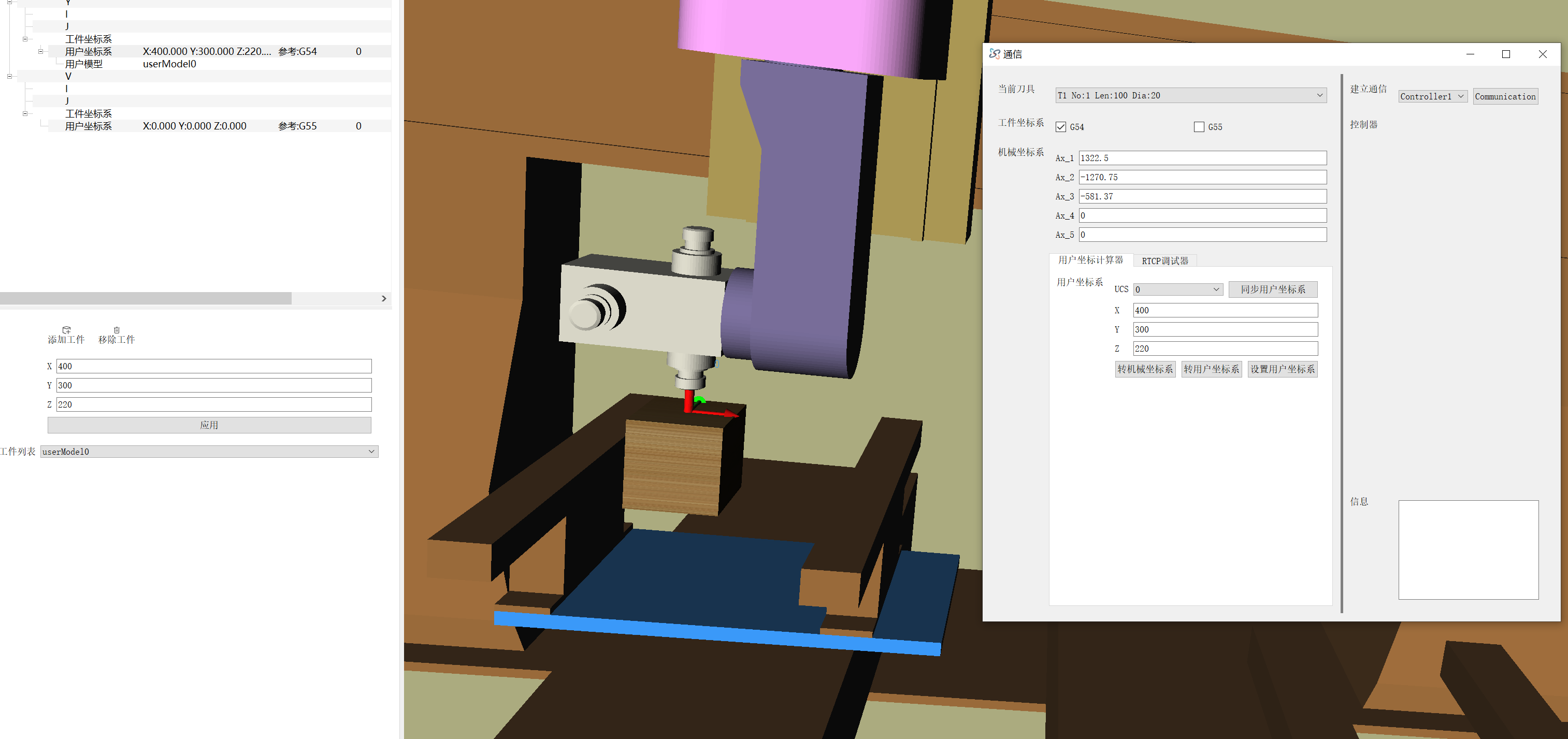

系统会相应修改用户坐标系的值
额外说明
- 若需设置其它用户坐标系或其它工位的坐标系，请在【通讯】界面选择相应坐标系，操作方法与上述一致。
