用户坐标系(UCS)

强烈建议先看完下列文字内容后再观看视频
观看:多用户坐标系用法视频讲解

UCS:User Coordinate System 用户坐标系.它用来定义加工程序的位置.对应CAM编程里面的MCS

工件坐标系 (WCS)	用户坐标系
WCS	UCS 0 (默认,至少一个)
	UCS 1 (按需用户添加)
	UCS 2 (按需用户添加)

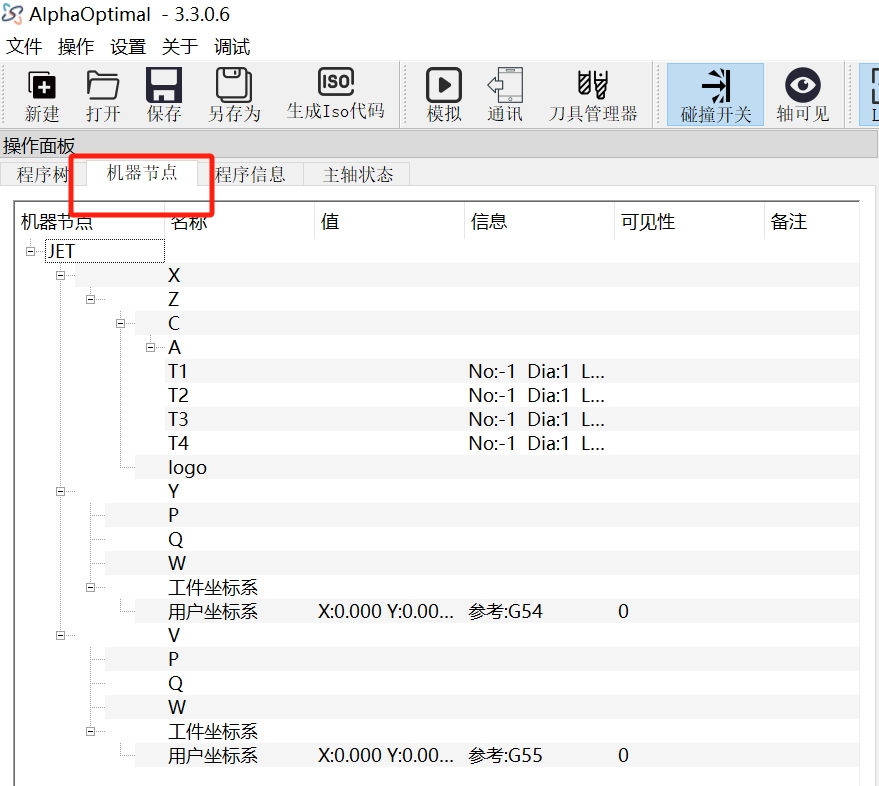

进入用户坐标系管理

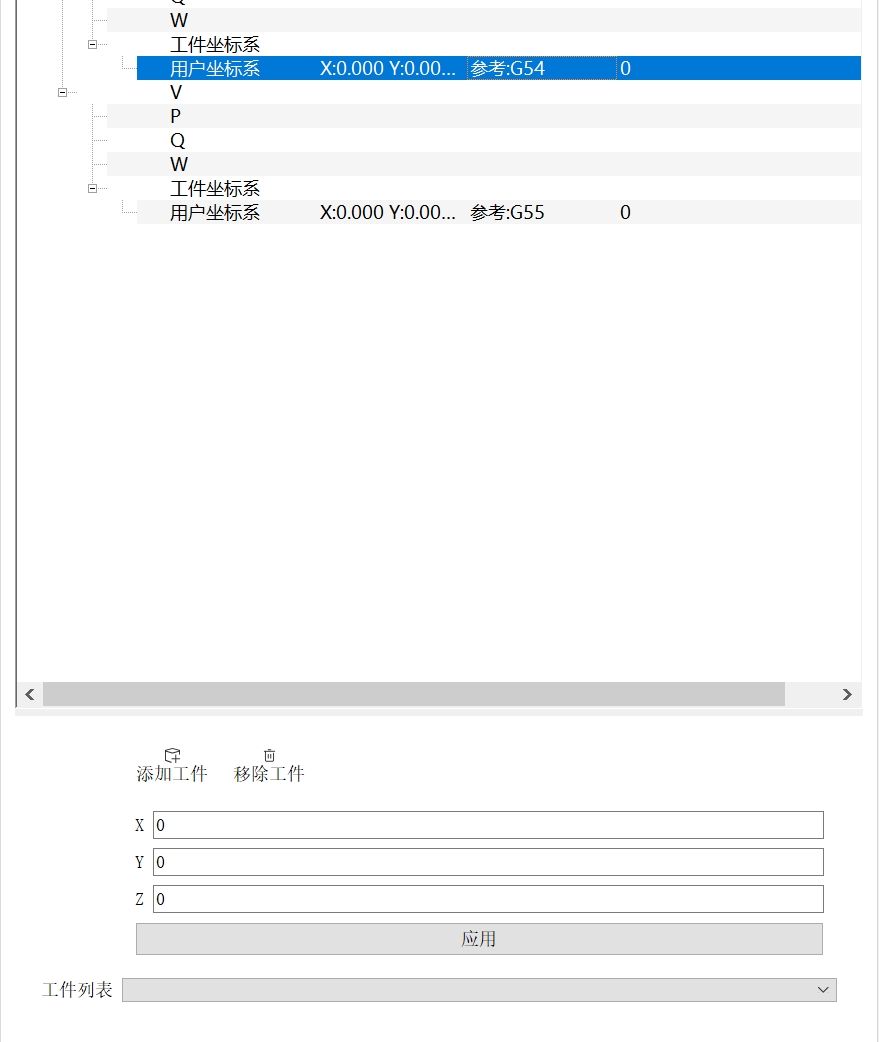

用户坐标系属性

添加工件

模型输出:以NX为例.用户坐标对应的是NX的WCS.输出模型时务必让WCS和MCS重叠
添加工件:选定用户坐标->在用户坐标系属性界面点击:添加工件->选择要导入的模型

移除工件

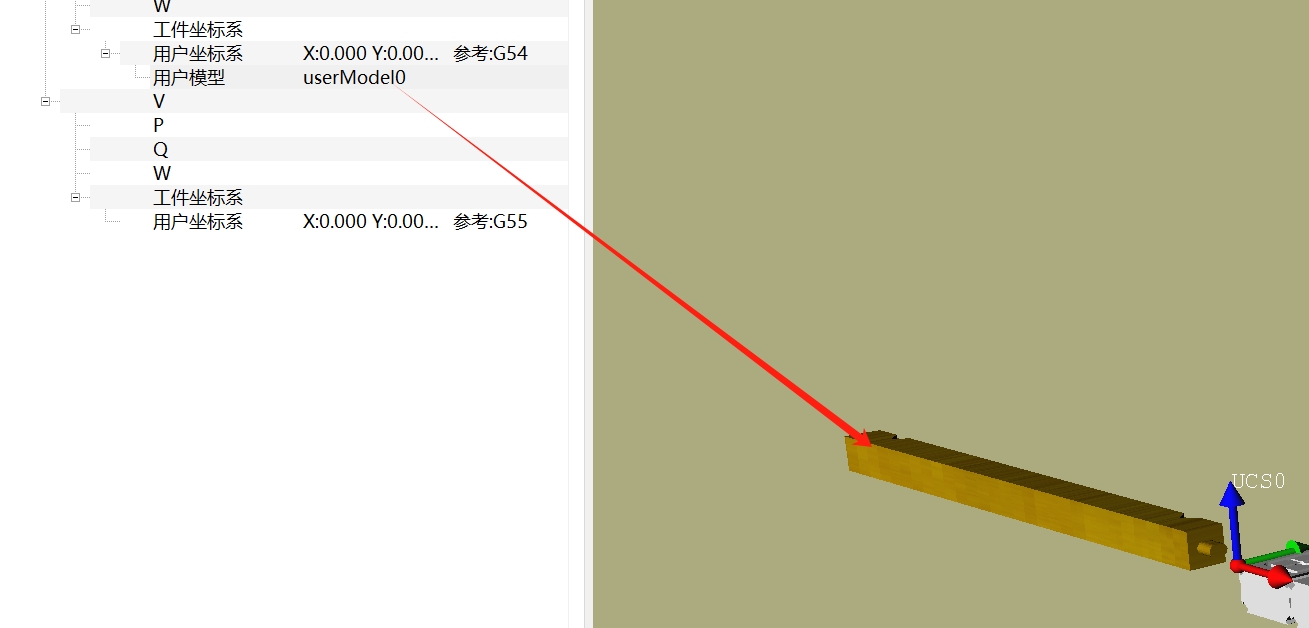

删除工件列表中当前名字的用户模型.如果不清楚模型对应的名称.可点击用户坐标系下的名称,右侧3D视图会把对应的模型显示为黄色.

值

• X:
• Y:
• Z:
• 点击应用按钮后生效.生效后会自动重新计算相关的加工程序段

工件列表

• 用户坐标系保存的内容:
  • Iso轨迹:由软件自动管理,用户不可操作
  • 用户模型:由用户管理

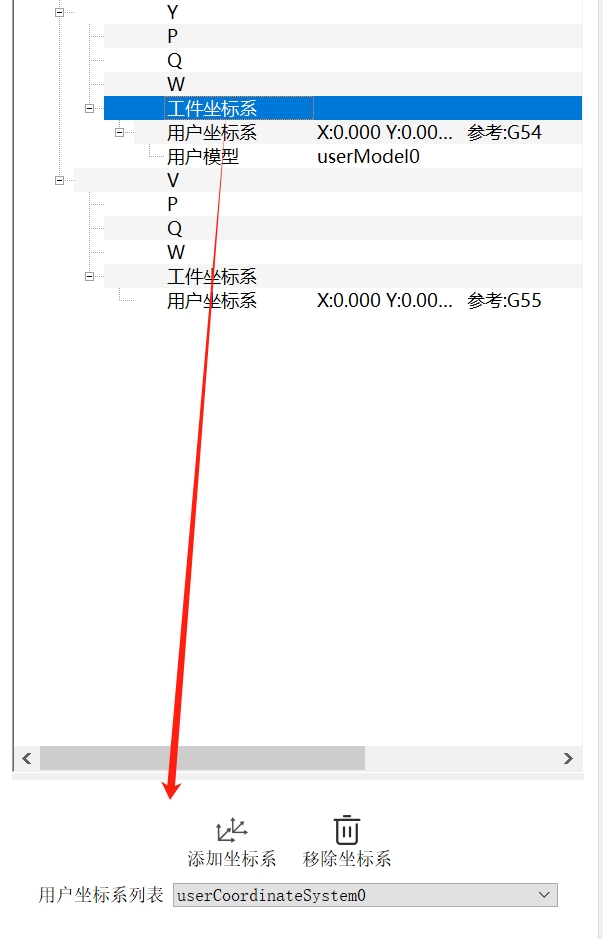

添加用户坐标系

1. 选定要添加用户坐标系的工件坐标系
2. 点击:添加坐标系
3. 可以看到工件坐标系下多了一个用户坐标系.它的默认值:0 0 0

删除用户坐标系

注意:使用中的用户坐标系不可被删除

1. 选定要添加用户坐标系的工件坐标系
2. 用过用户坐标系列表选定要删除的用户坐标系
3. 点击:移除坐标系

多用户坐标系的用法

1. 在一个台面内整列多加工程序
2. 任意组合部件的加工程序
