曲线路径程序段编辑器

注意曲线路径程序段的功能时解决两个程序段之间的过渡问题.它不能独立存在

编辑方法

通过编辑器编辑
选定要编辑的曲线路径程序段
右键菜单 编辑 或者 双击
进入编辑器
在3D视窗中直接交互(此方法只适用于修改控制点位置)

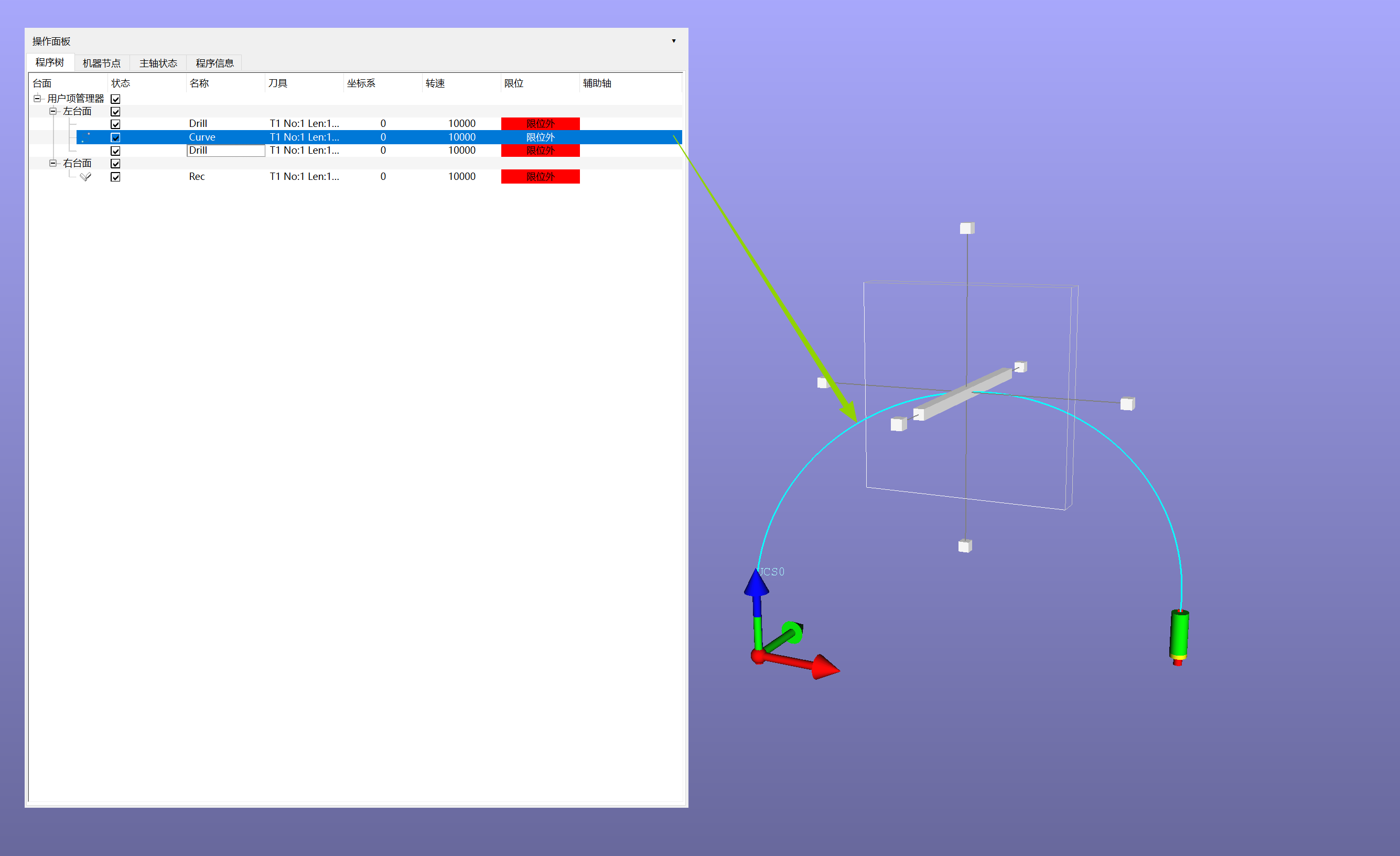

按住ALT键,然后鼠标左键直接点击曲线路径
拖拽器
- 拖拽器支持移动 缩放 旋转
- 只有移动对轨迹生效.其它的操作只改变拖拽器本身，不改变曲线路径
- 拖拽器的方向通过按键盘的CTRL键进行顺序切换.切换顺序是 Y->Z->X
- 每按一次.白色的长方块就会切换一次。鼠标左键按住白色方块,即可实现移动

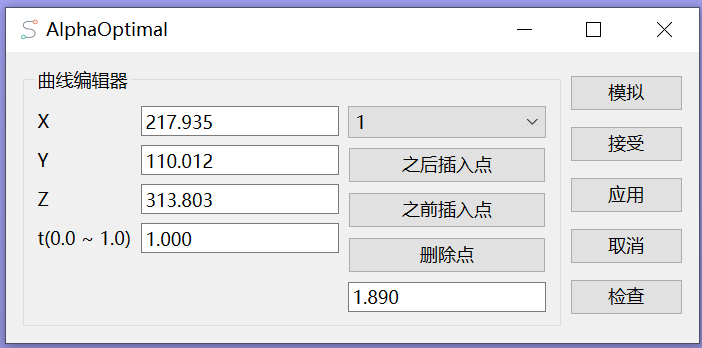

编辑器参数说明

1 ~ n 是指控制点的索引
参照坐标系:用户坐标系
X:对应控制点的X坐标
Y:对应控制点的Y坐标
Z:对应控制点的Z坐标
t:旋转轴的增量.t = 0.0的时候，是上一个程序段的旋转轴角度；t=1.0时,是当前程序段的旋转轴角度

t示例说明:

        上一个程序段的最后一行:C30 A15
        当前程序段的第一行:C-50.3 A-65
        t=0.5
        计算如下:
        C的增量 IC = -50.3 - 30 = -80.3
        A的增量 IA = -65 - 15 = -80.0
        当前控制点C的角度 = 30 + t * IC = 30 + (0.5 * -80.3) = -10.15
        当前控制点A的角度 = 15 + t * IA = 15 + (0.5 * -80.0) = -25.0
        计算软件内部执行.理解它的计算方法即可

右侧区域:按钮组

模拟:模拟当前程序段的加工
接受:执行修改并关闭编辑器窗口
应用:执行修改
取消:取消修改
检查：显示当前程序段是否有超限位
- 红色:超限位
  - 解释: -1208.5 标示当前程序段会执行到Y-1208.5这个地方.它超出了轴的极限值.它不是程序段的极限值.也许后面还会有超出极限的位置.软件会在检测到有超限位的时候，记录下超限的位置并显示出来.不会往后再检查了
- 绿色:限位内。可以执行加工
时间:显示当前程序段的加工耗时.这个值为最理想耗时.实际加工过程中,耗时应该会大于这个时间
