校正工件坐标系的原点位置


   说明:
   机型：五轴加工中心
   旋转轴：第4轴:C 第5轴:A
   工位数：2
      左工位 → 对应坐标系：G54
      右工位 → 对应坐标系：G55
   示例校正的原点：G54
   校正前提条件:系统参数已经正确设定 刀具已经在软件内正确设置
   使用主轴:T1 (此类调试一律使用T1)


---

操作步骤

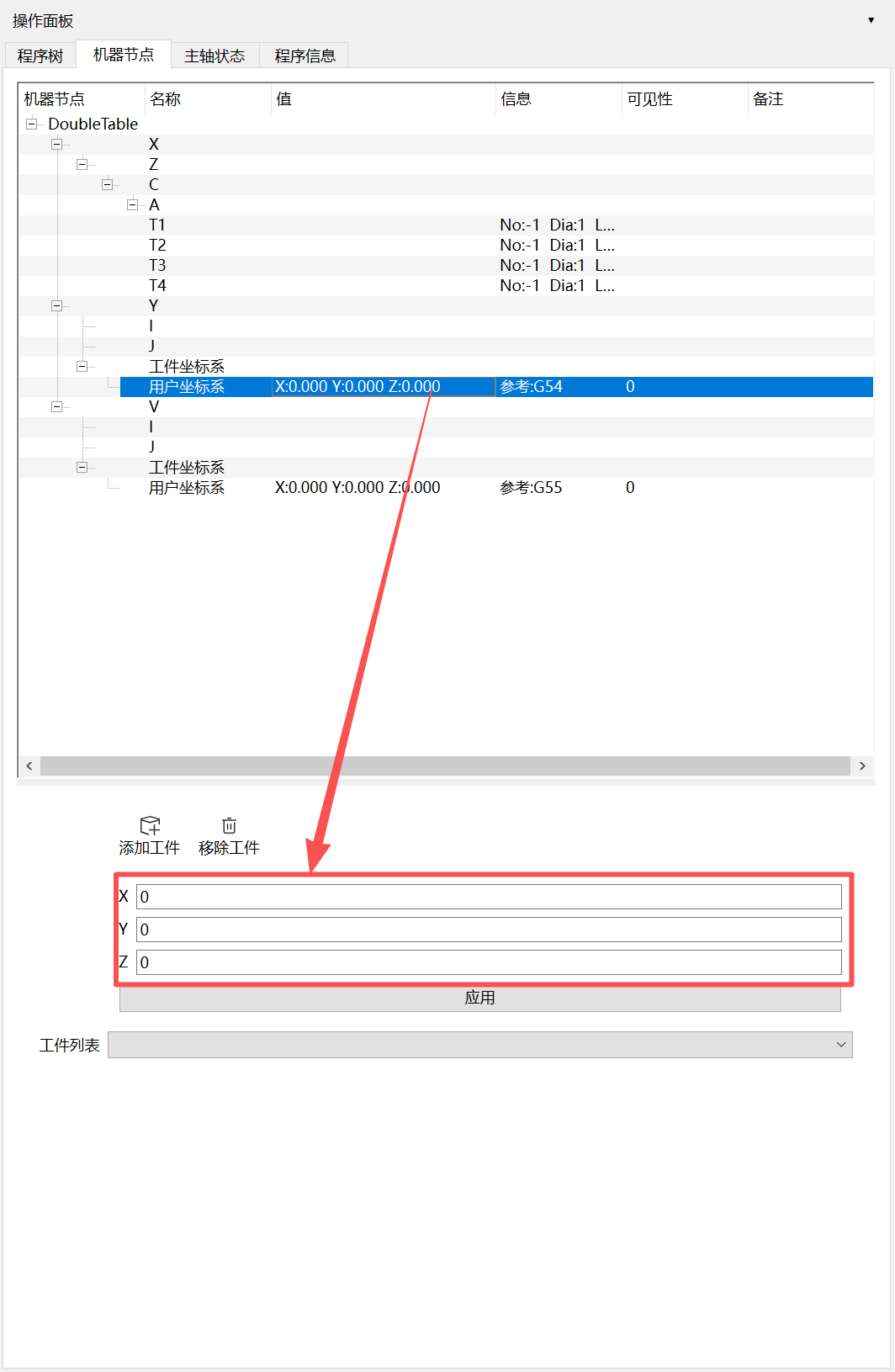

1. 确认用户坐标系为默认设置

2. 移动刀尖到原点位置,在物理机床上将刀尖移动到工件坐标系原点

3. 注意:以下图片可能跟你的机床有所差异，请以自己的机床为准。

4. 图示

5. 转到AlphaOptimal软件，点击工具栏 → 通讯

6. 确认工件坐标系:G54 已经勾选

7. 确定C0 A0
8. C0
9. A0

10. 把轴1/2/3的值抄写到Ax_1 Ax_2 Ax_3

11. 同步用户坐标系(注:此操作只执行一次即可)

    •
12. 点击按钮：转用户坐标系
    •

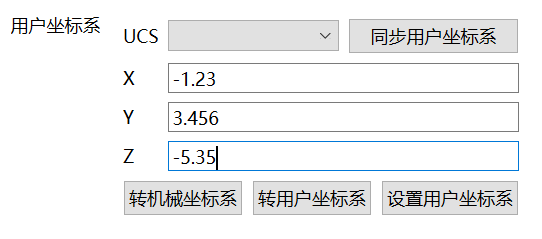

13. 获取补偿值 (记录X=-1.23 Y=3.456 Z=-5.35的值.这里最终应该显示的值: X=0.0 Y=0.0 Z=0.0)

    •
    • 假如计算出来的补偿值x=0.0,y=0.0,z=0.0，表示已经正确设置.无需执行后续操作

14. 执行补偿

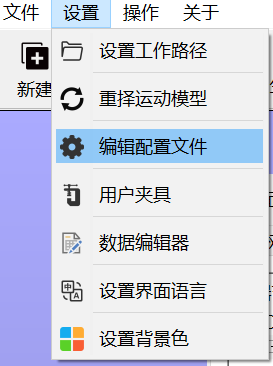

    • 菜单:设置->编辑配置文件
    •

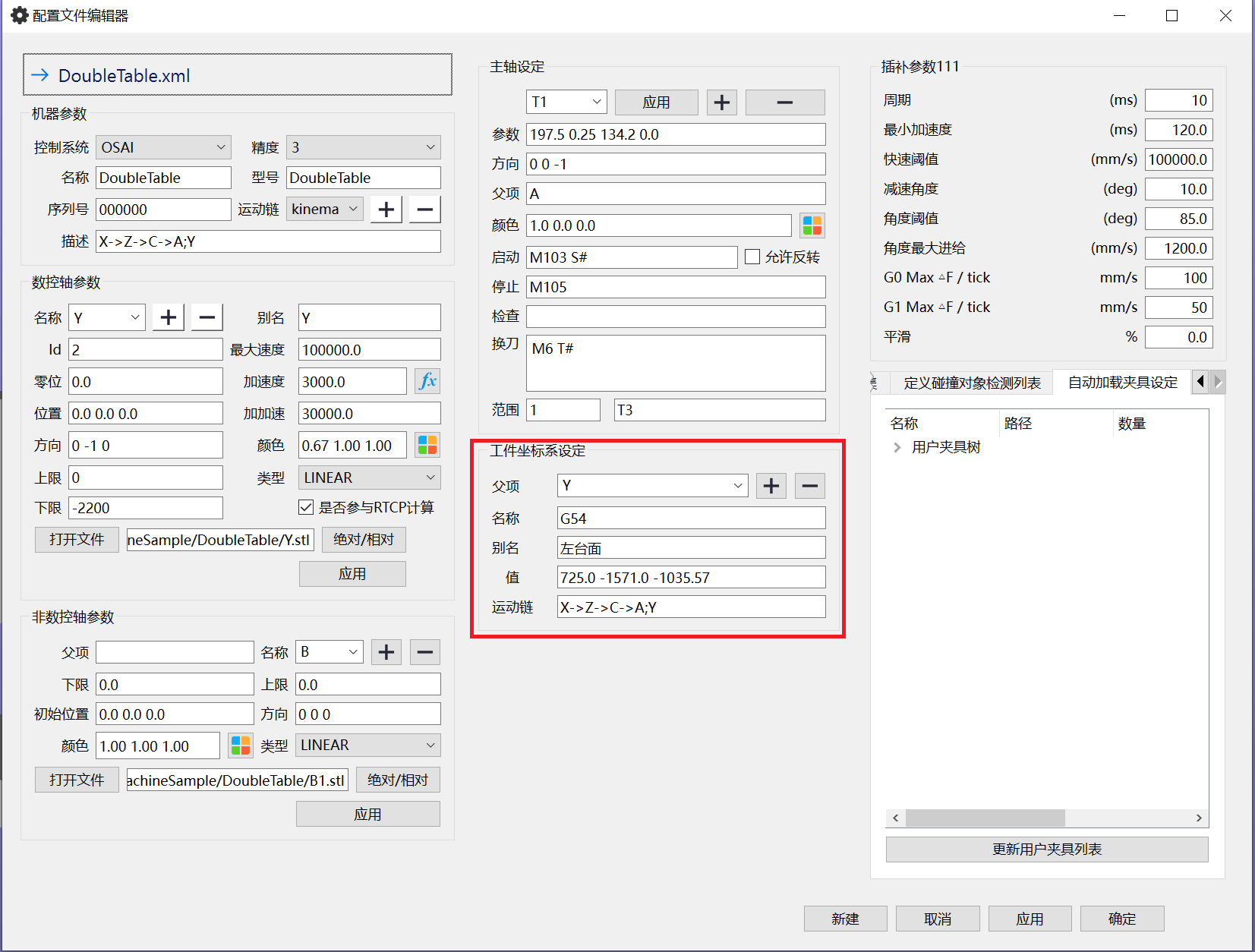

    • 进入配置文件编辑器
      •

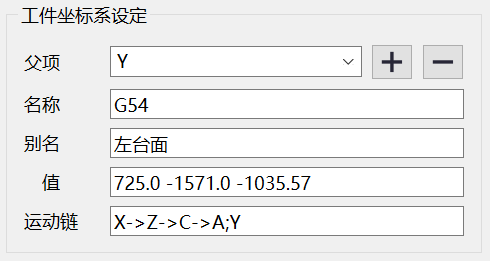

    • 修改值
      •
      • 取决于系统的不同.可能是加上记录的值,也可能是减去记录的值.可以试一下
      • 注意值本身的格式:X Y Z 中间以一个空格分割.不可写错
    • 点击确定.重启软件.确保物理机床不要做任何操作
15. 验证. 重复第3 - 9步，获取到的补偿值为 x =0.0,y = 0.0,z=0.0为止

---

校正G55说明

• 它的操作和上述的操作是一样的.却别在于
• 第4步:勾选G55
• 第10步->修改值:选择G55 再修改值
