孔加工程序段编辑器
返回程序树预览
进入方法
- 选定要编辑的孔程序段.
- 右键菜单
编辑 或者 双击
- 进入编辑器

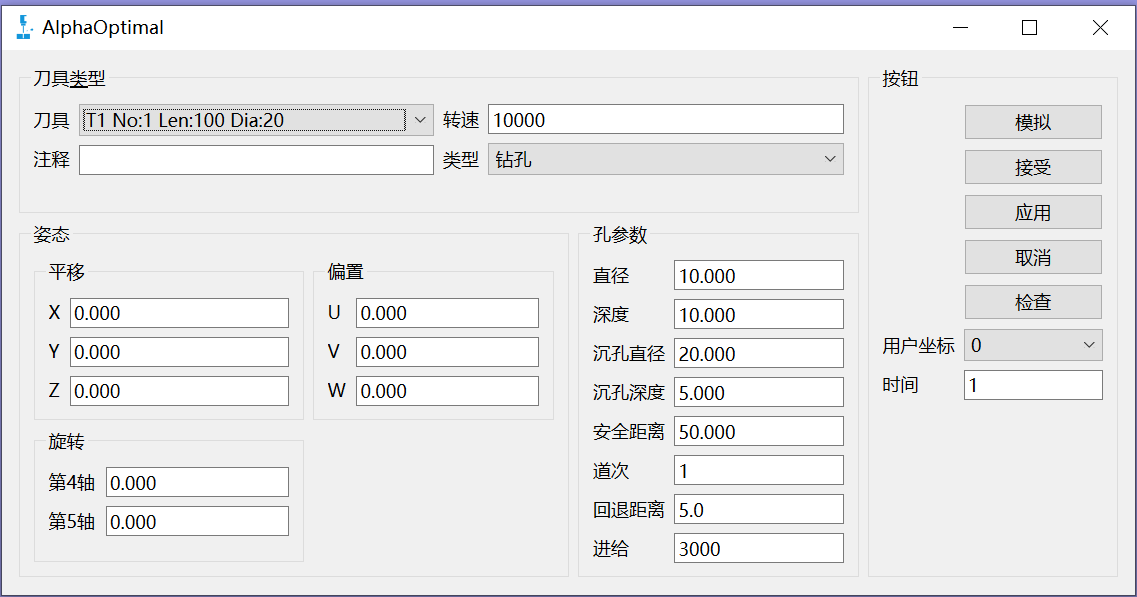

孔编辑器
编辑器参数说明
刀具类型
- 刀具列表:手动选择适用于当前程序段加工的刀具
- 转速:手动修改当前程序段加工时的主轴转速.默认转速时创建刀具时设定的.
- 注释:用户注释
- 类型:孔的类型
- 钻孔:不考虑孔的大小.生成一条沿孔中心轴线运动的轨迹
- 铣孔:孔直径 - 刀具直径 >0.1。 生成一条螺旋线加工轨迹
- 沉孔:综合了钻孔和铣孔
姿态
- 平移
- 参照坐标系:用户坐标系
- 进行X Y Z方向上的移动
- 偏置
- 参照坐标系:用户坐标系
- 需要结合旋转来计算.对用户坐标系进行旋转。得到新的坐标系.新坐标系的XYZ对应的就是UVW
- 进行U V W方向上的移动
- 旋转
孔参数
- 直径
- 深度
- 沉头直径
- 沉头深度

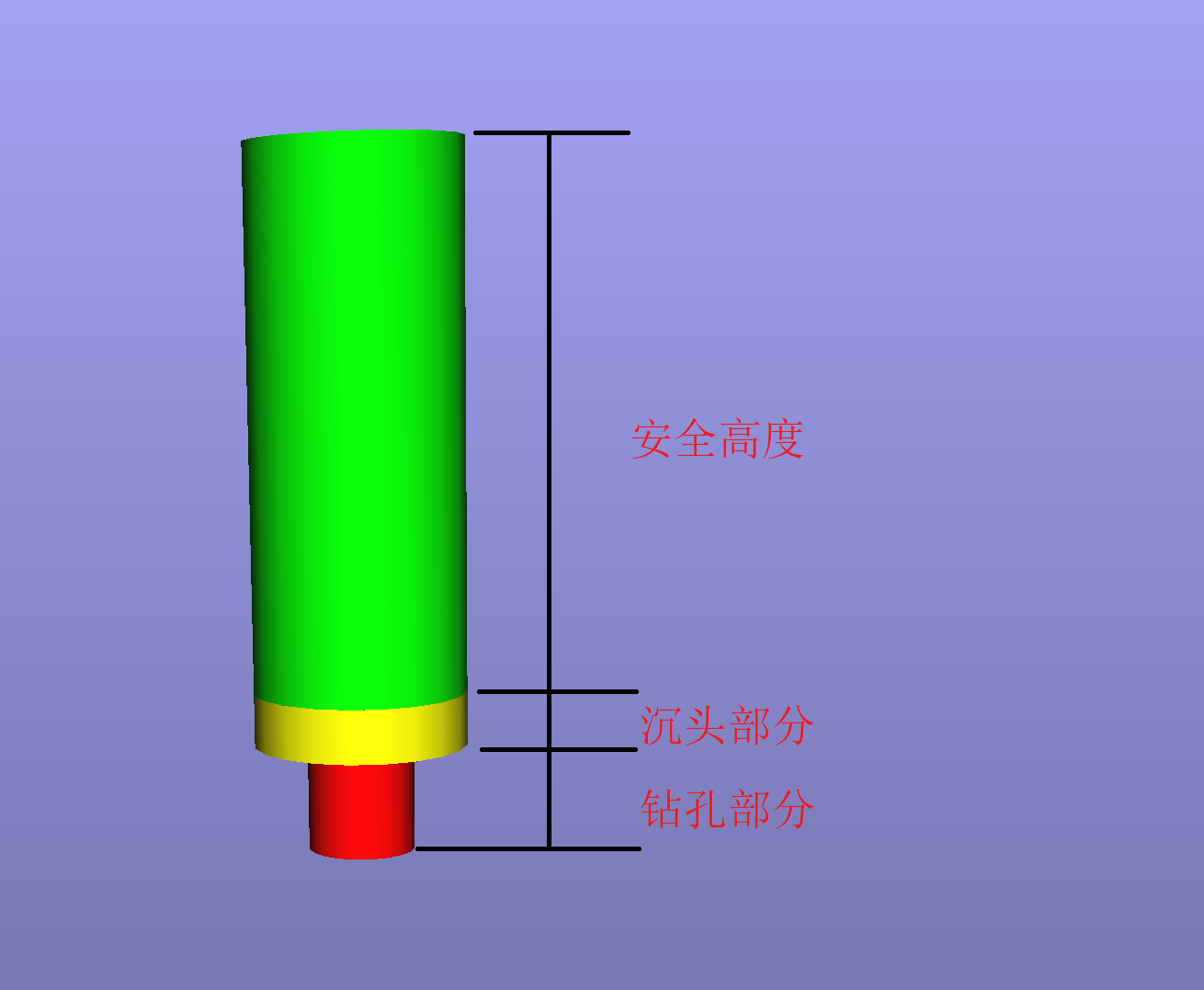

- 安全举例
- 道次:是指分几次完成钻孔动作
- 例:孔深度d=30,道次n=3.即每次钻孔深度depth = 30 / 3 = 10
- 回退距离
- 对照道次.每次钻孔深度10mm.然后沿刀轴方向退5mm。再往下钻孔.默认回退距离5mm。可手动调整.目的是为了处理钻孔过程中的排屑问题
- 进给:钻孔的速度
右侧区域:按钮组
- 模拟:模拟当前程序段的加工
- 接受：执行修改并关闭编辑器窗口
- 应用:执行修改
- 取消:取消修改
- 检查：显示当前程序段是否有超限位
- 红色:超限位
- 解释: -1208.5 标示当前程序段会执行到Y-1208.5这个地方.它超出了轴的极限值.它不是程序段的极限值.也许后面还会有超出极限的位置.软件会在检测到有超限位的时候，记录下超限的位置并显示出来.不会往后再检查了
- 绿色:限位内。可以执行加工
- 用户坐标:重新设定当前程序段所在的用户坐标系 详见坐标系详解
- 时间:显示当前程序段的加工耗时.这个值为最理想耗时.实际加工过程中,耗时应该会大于这个时间
