如何定位用户坐标系

前提:机器参数已经正确设置(加工坐标系 RTCP)

如何获取用户坐标系的值

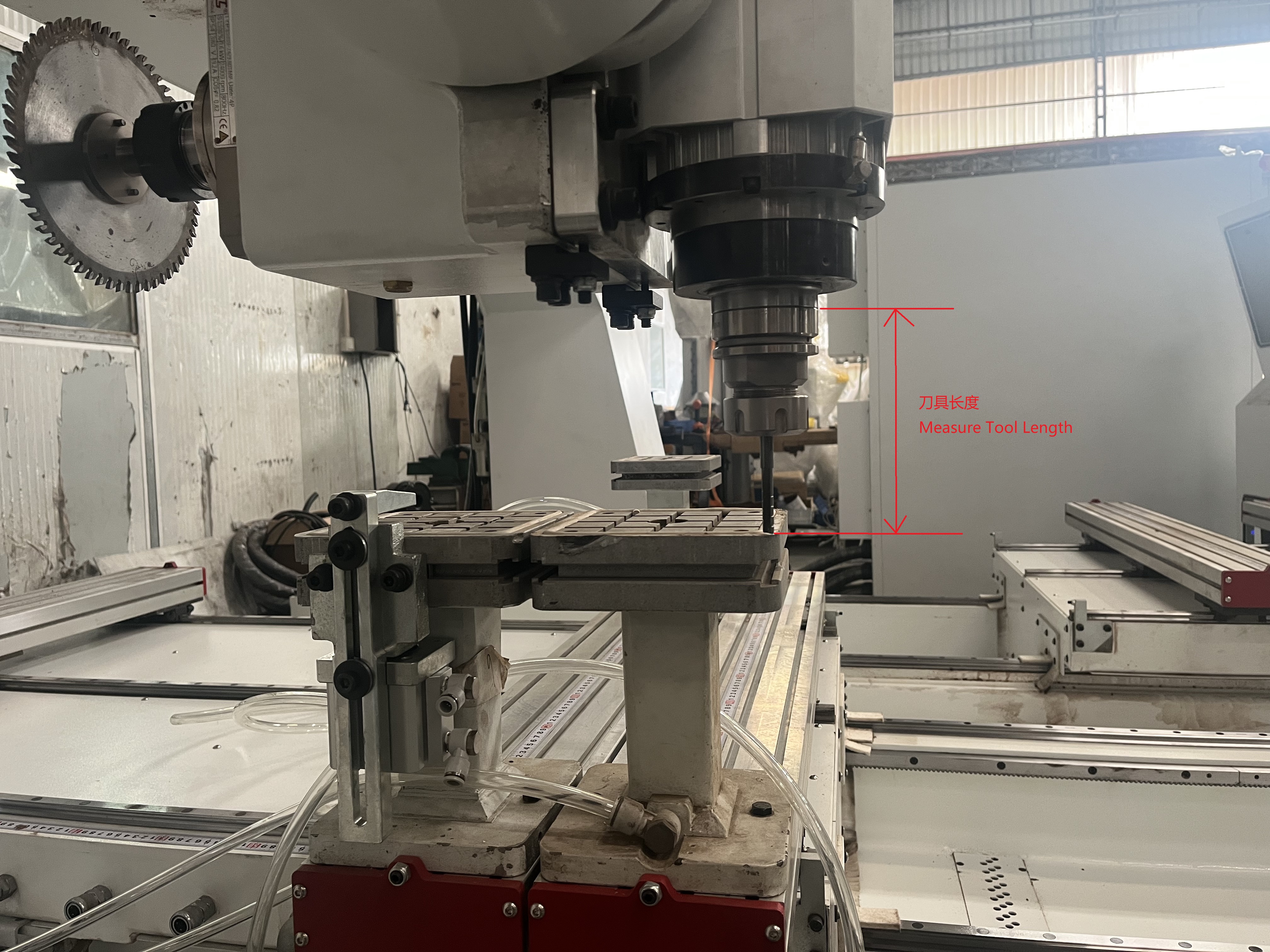

  1. 测量到正确的刀具长度.测量刀具长度

  2. 正确设置刀具.详见正确设置刀具

  3. 把工件固定在机器上面 固定工件

  4. 将T1的刀尖移动到CAM编程时,对应的坐标系零点位置

    • 编程时的坐标系位置
    • 工件坐标位置
    • 刀尖在编程原点

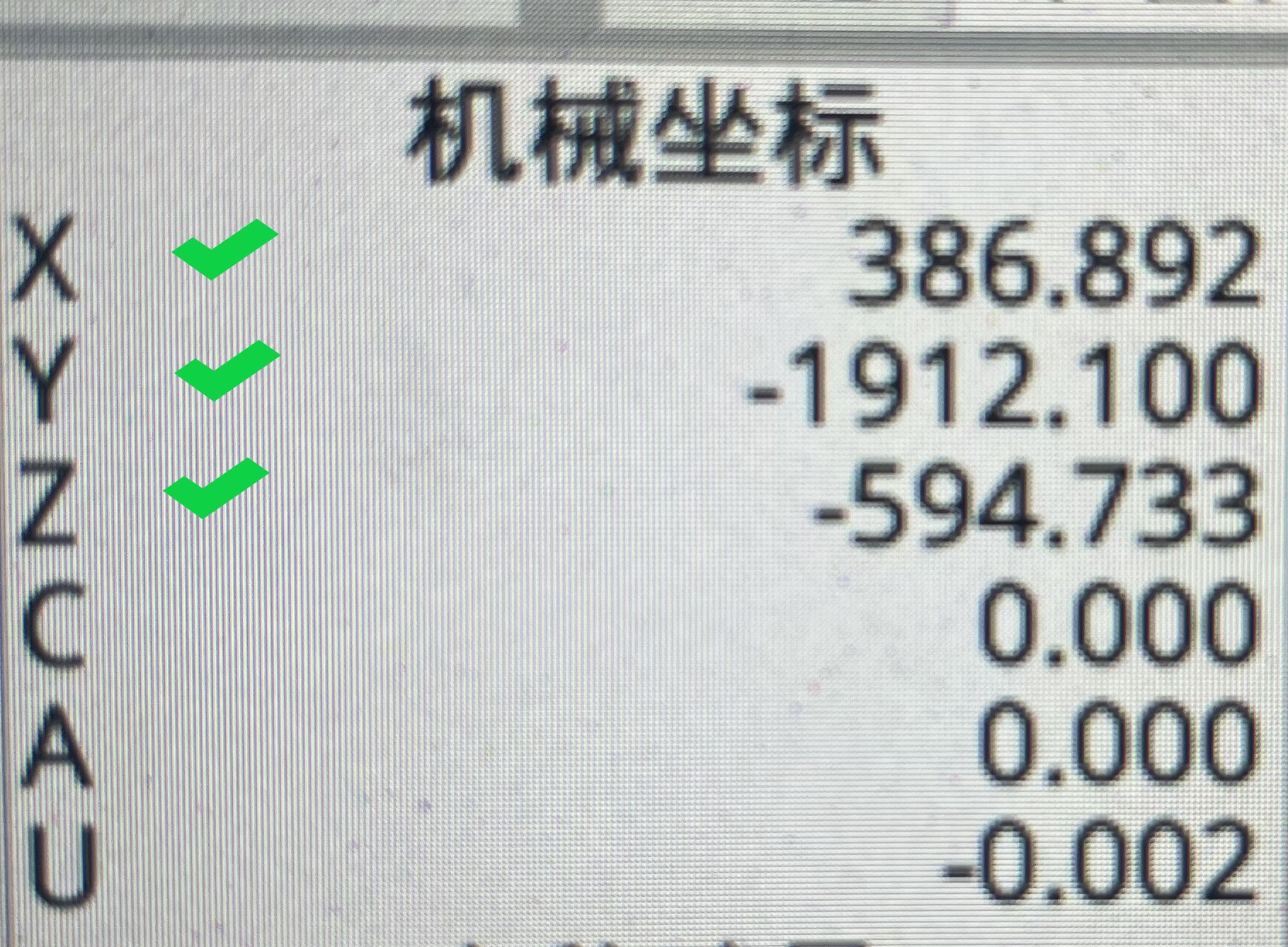

  5. 记录轴坐标机械轴位置
  6. 点击工具栏 → 通讯 通讯

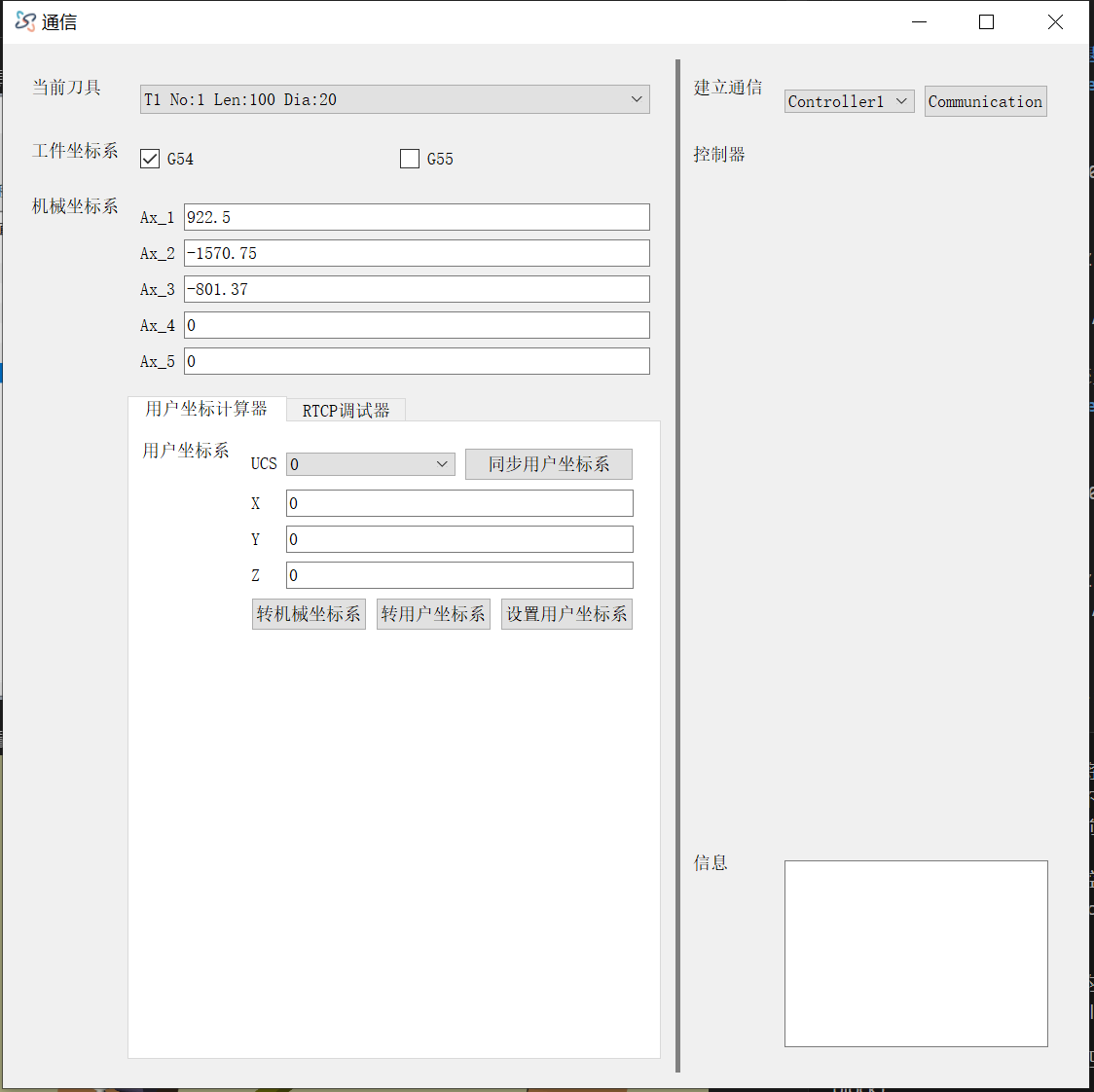

  7. 通讯界面 通讯界面
  8. 确认工件坐标系
    • 左台面勾选 G54 G54
    • 右台面勾选 G55 G55
  9. 确认:第4&5轴的角度为0(A0 C0)
    • Ax4
    • Ax5

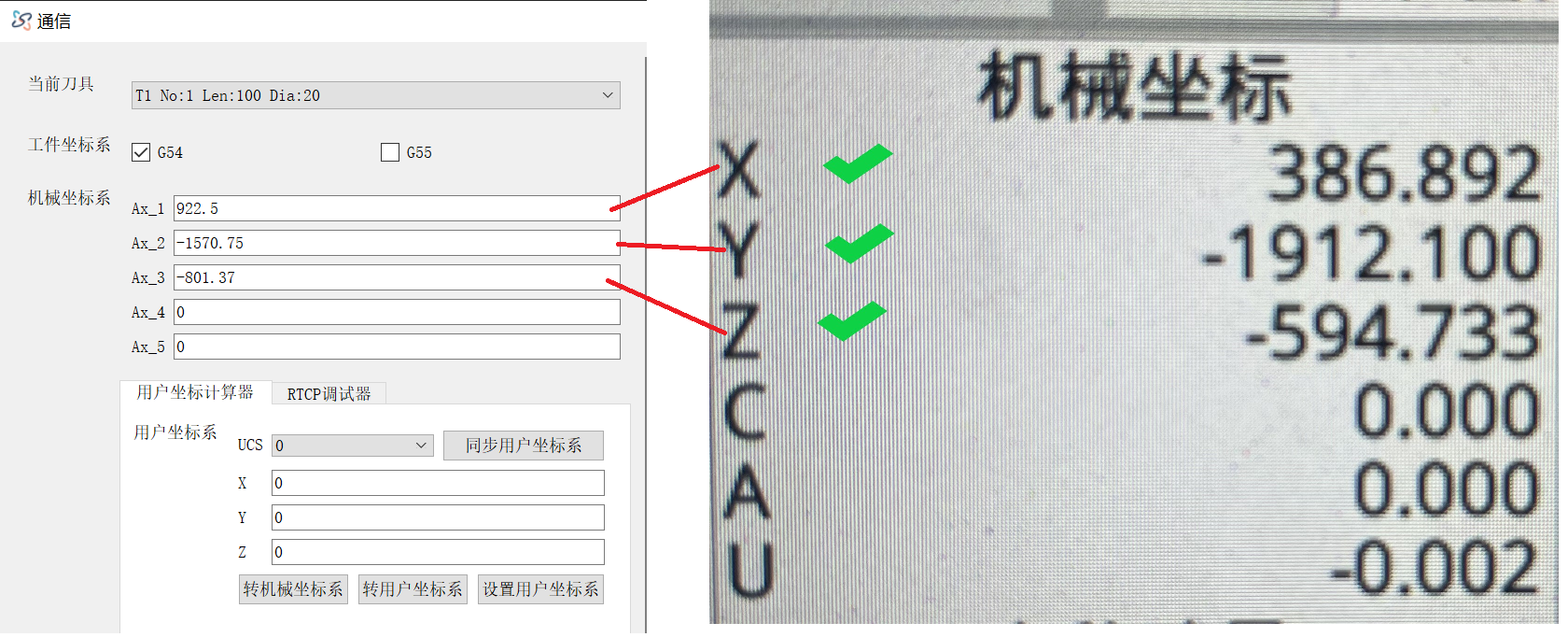

  10. 抄录机械坐标 将数控系统上的 X Y Z 坐标抄录到机械坐标系：Ax_1 Ax_2 Ax_3 机械坐标系

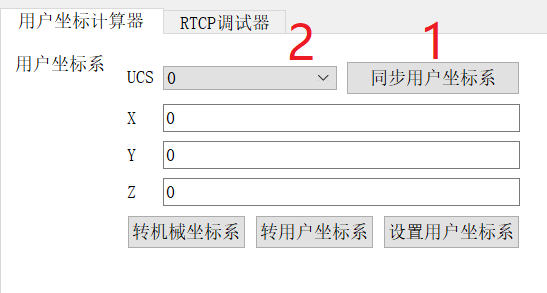

  11. 同步用户坐标系并选择要操作的用户坐标系Id

    • 同步用户坐标系和选择id

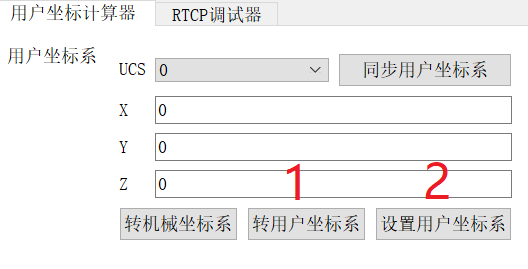

  12. 转用户坐标系 并 应用数值

    • toUcsAndApply

创建多个用户坐标系的方法

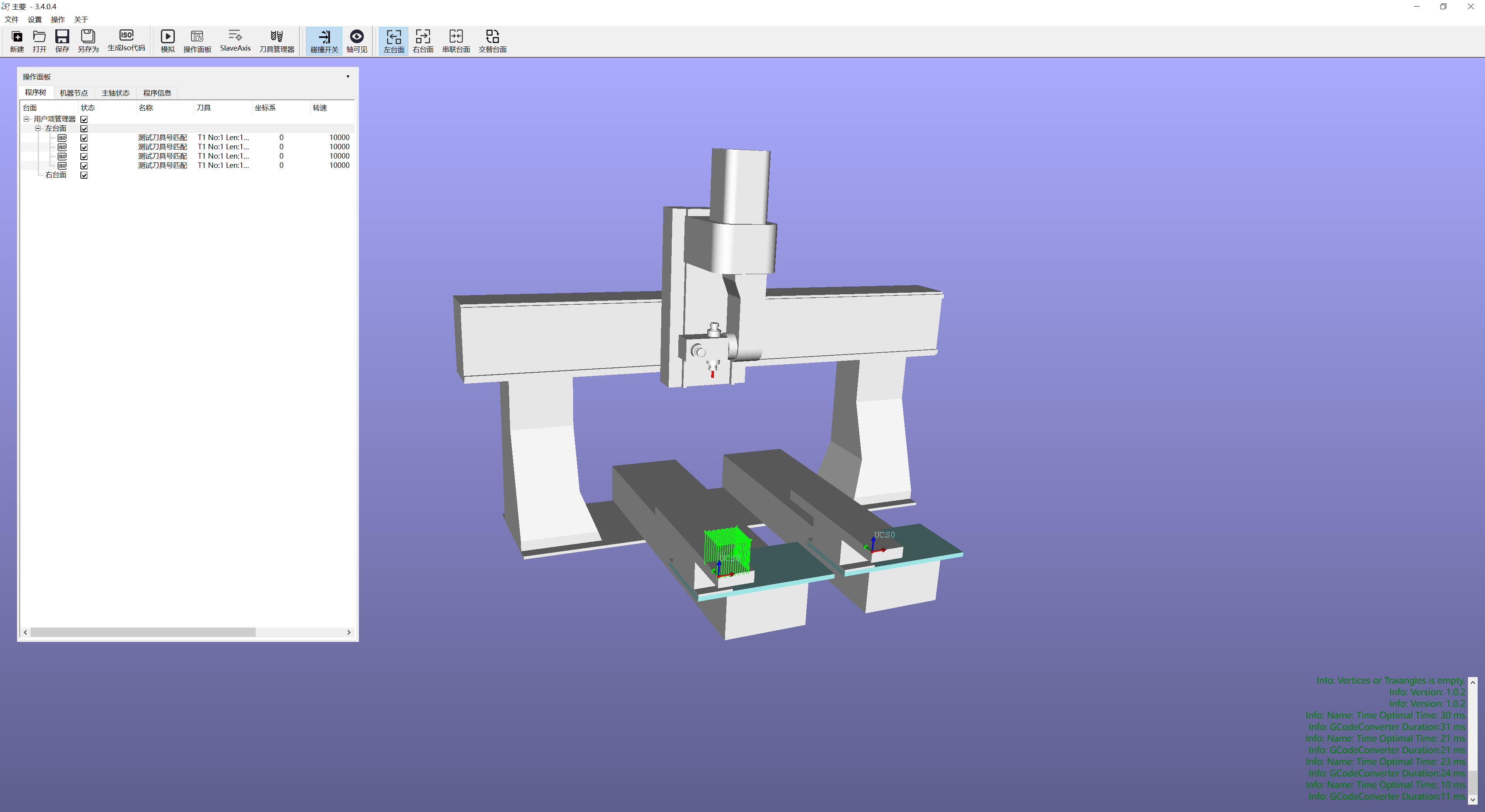

  1. 软件界面 软解主界面

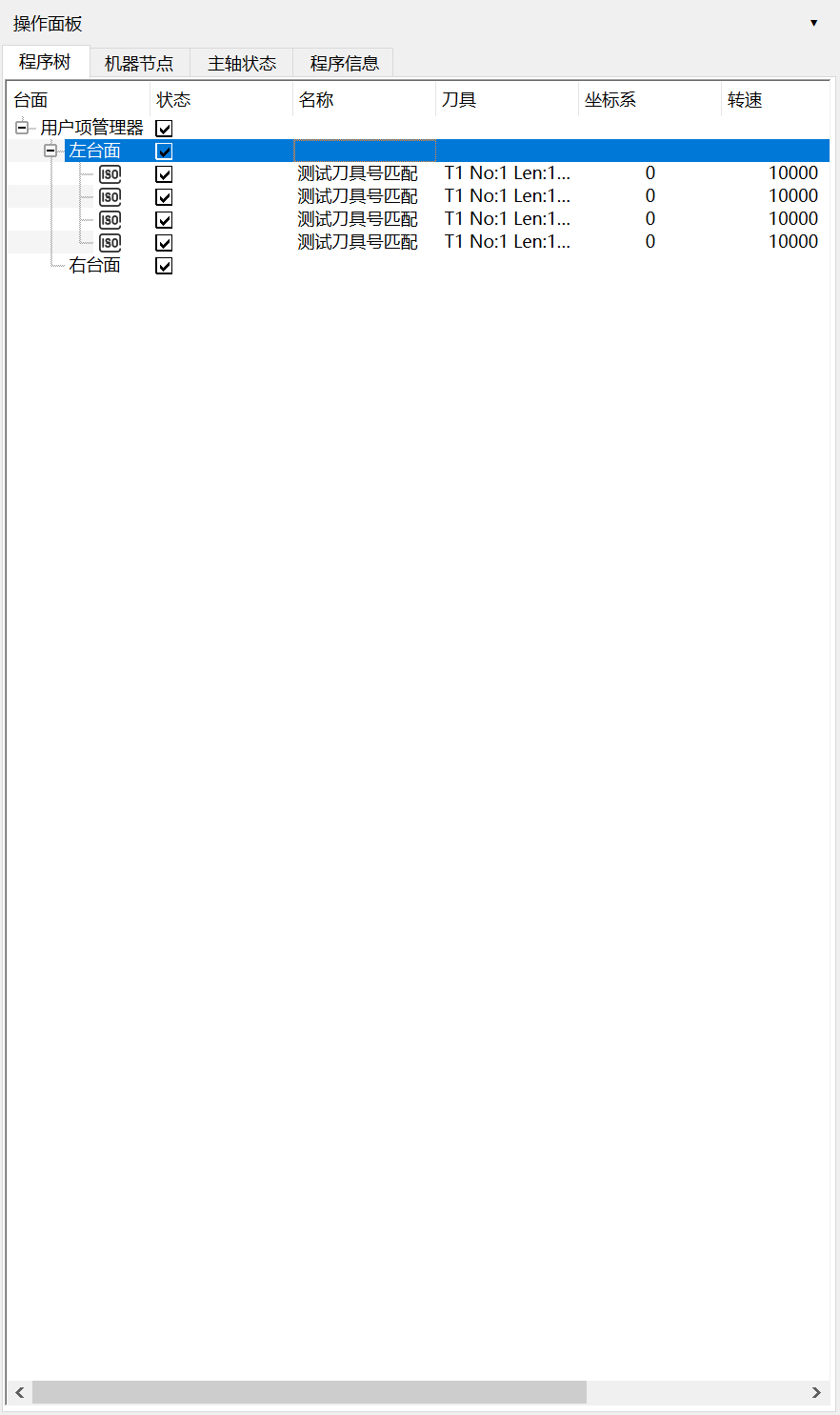

  2. 左侧:操作面板 操作面板

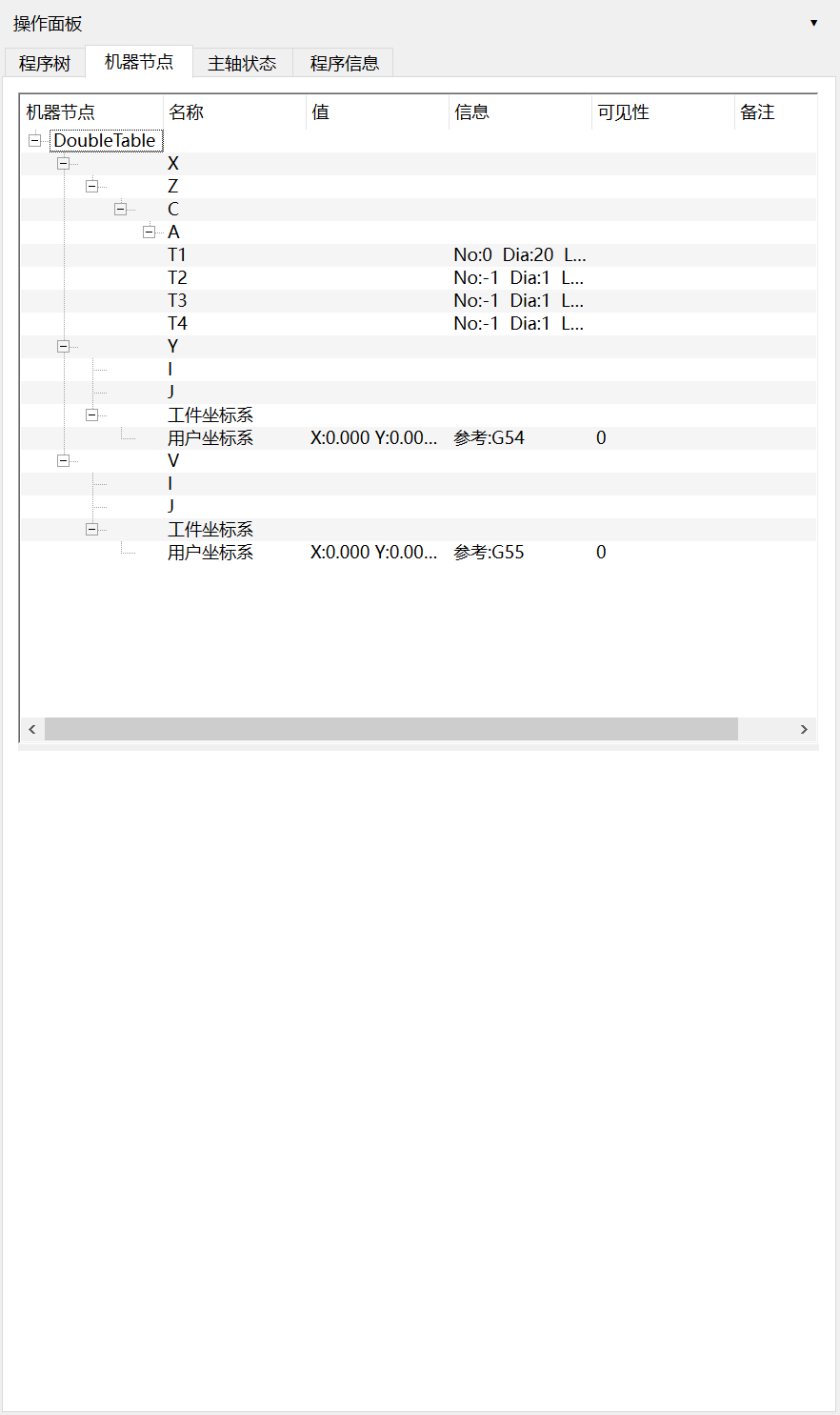

  3. 在 操作面板顶部,点击:机器节点 机器节点

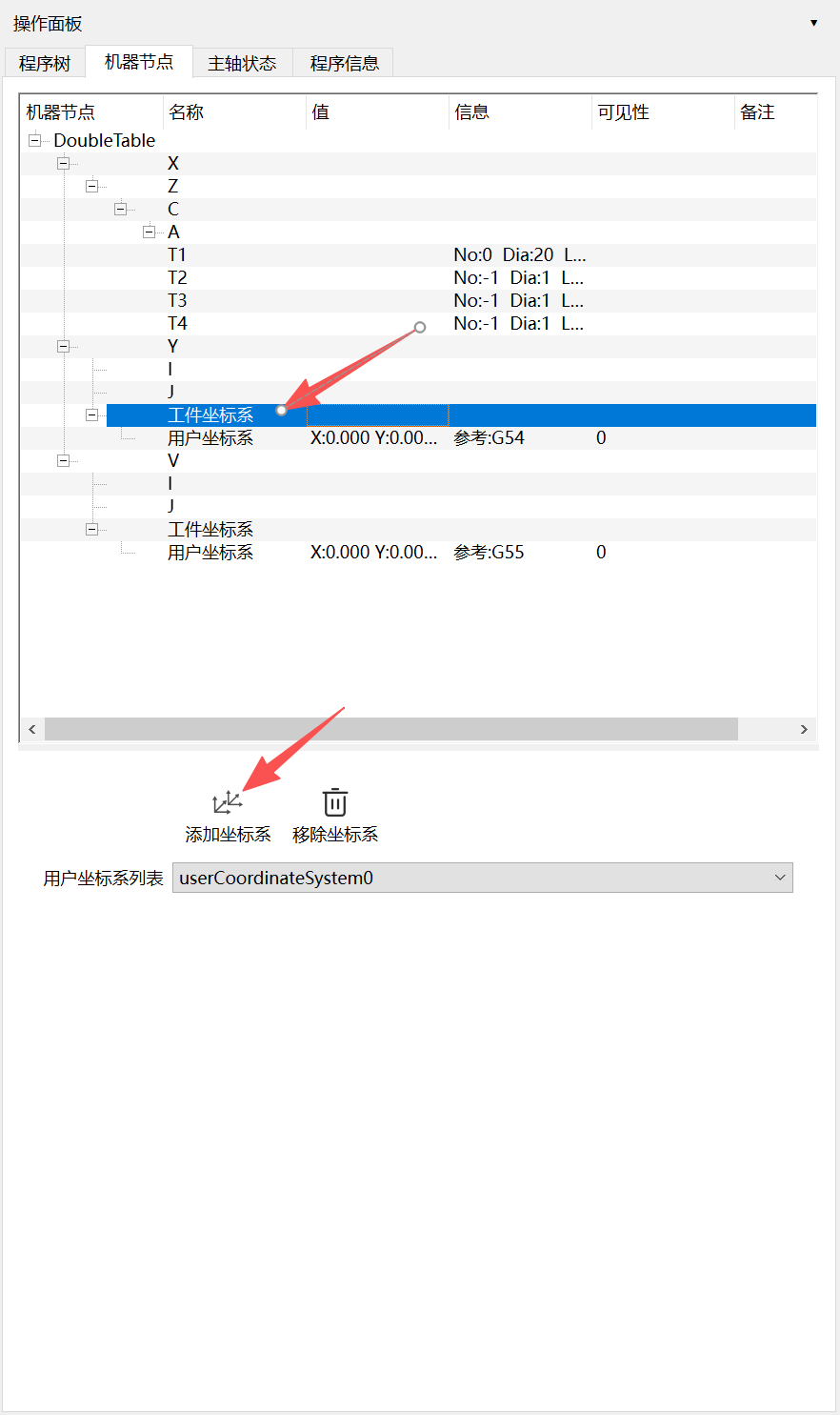

  4. 选定要在哪个加工坐标系下添加用户坐标系 新增用户坐标系
  5. 修改用户坐标系的值
  6. 点击 用户坐标系
  7. 在下方的坐标系属性界面输入要修改的值

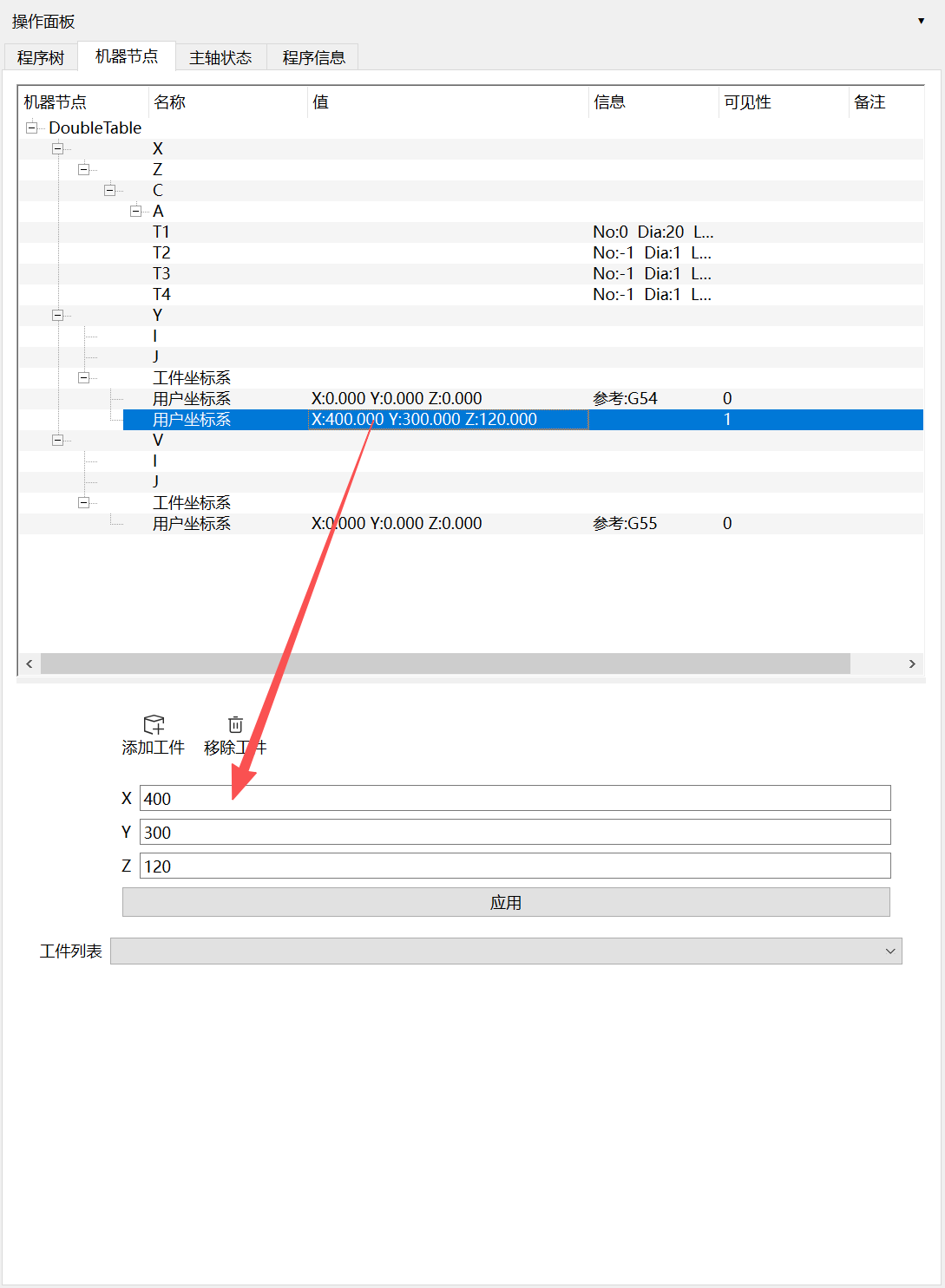

  8. 点击应用 坐标系属性

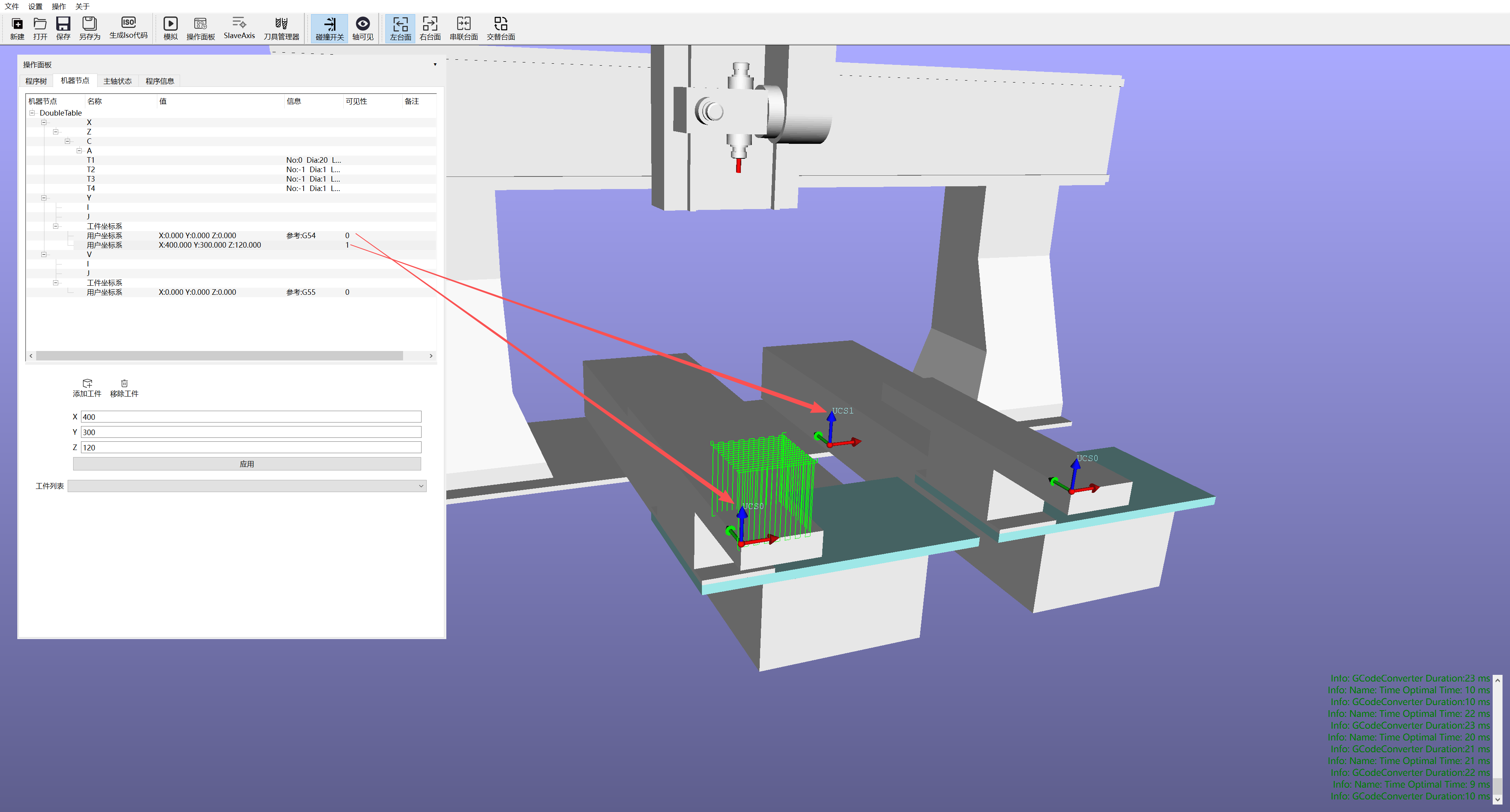

  9. 3D视窗显示 坐标系显示
