榫槽程序段编辑器
返回程序树预览
进入方法
- 选定要编辑的榫槽程序段.
- 右键菜单
- 编辑

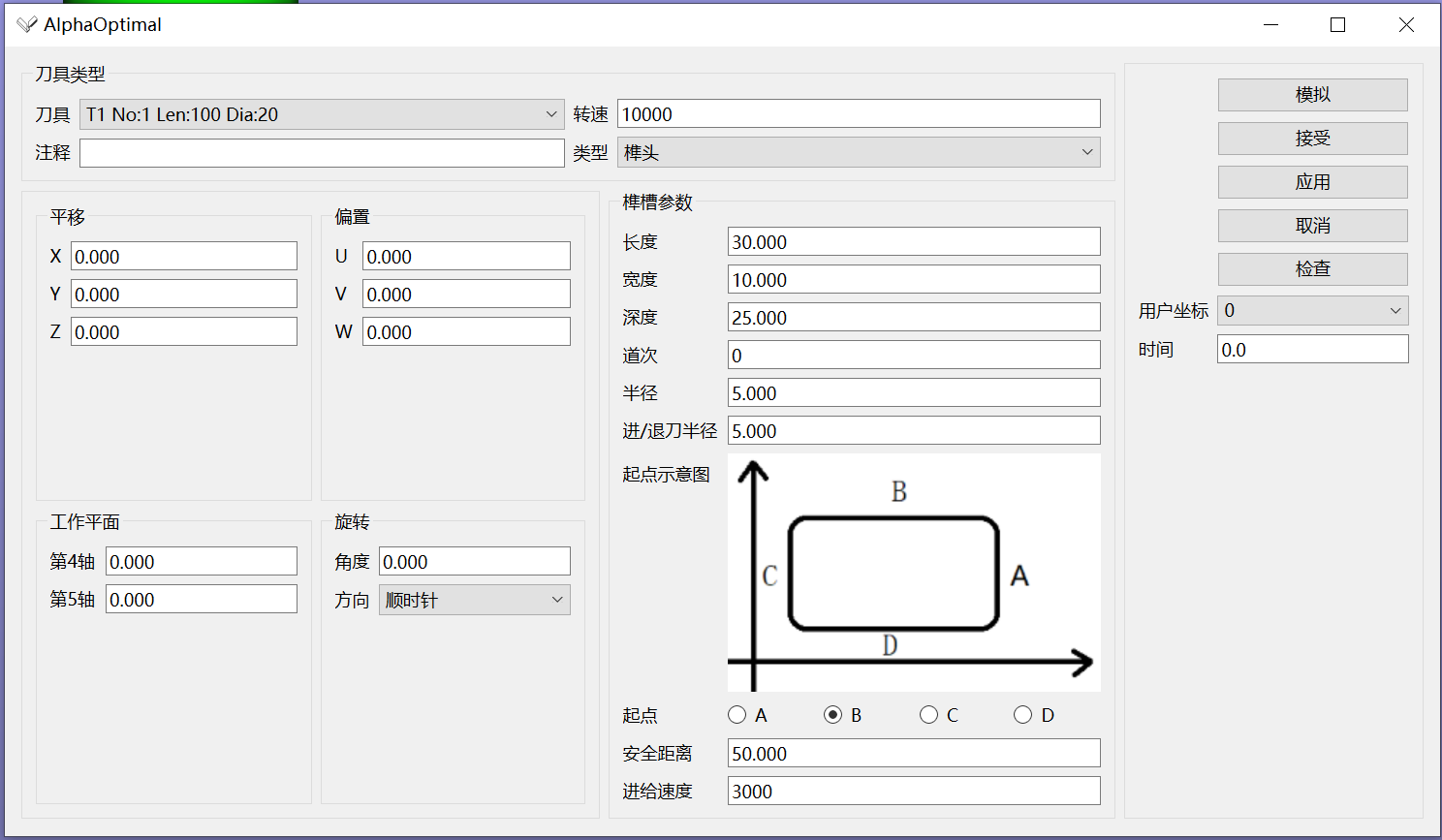

榫槽编辑器
编辑器参数说明
刀具类型
- 刀具列表:手动选择适用于当前程序段加工的刀具
- 转速:手动修改当前程序段加工时的主轴转速.默认转速时创建刀具时设定的.
- 注释:用户注释
- 类型:榫槽的类型
- 榫头
- 榫槽
姿态
- 平移
- 参照坐标系:用户坐标系
- 进行X Y Z方向上的移动
- 偏置
- 参照坐标系:用户坐标系
- 需要结合旋转来计算.对用户坐标系进行旋转，得到新的坐标系.新坐标系的XYZ对应的就是UVW
- 进行U V W方向上的移动
- 工作平面
- 第4 5轴的旋转角度
- 旋转
- 以榫头&榫槽的中心线为旋转轴进行旋转

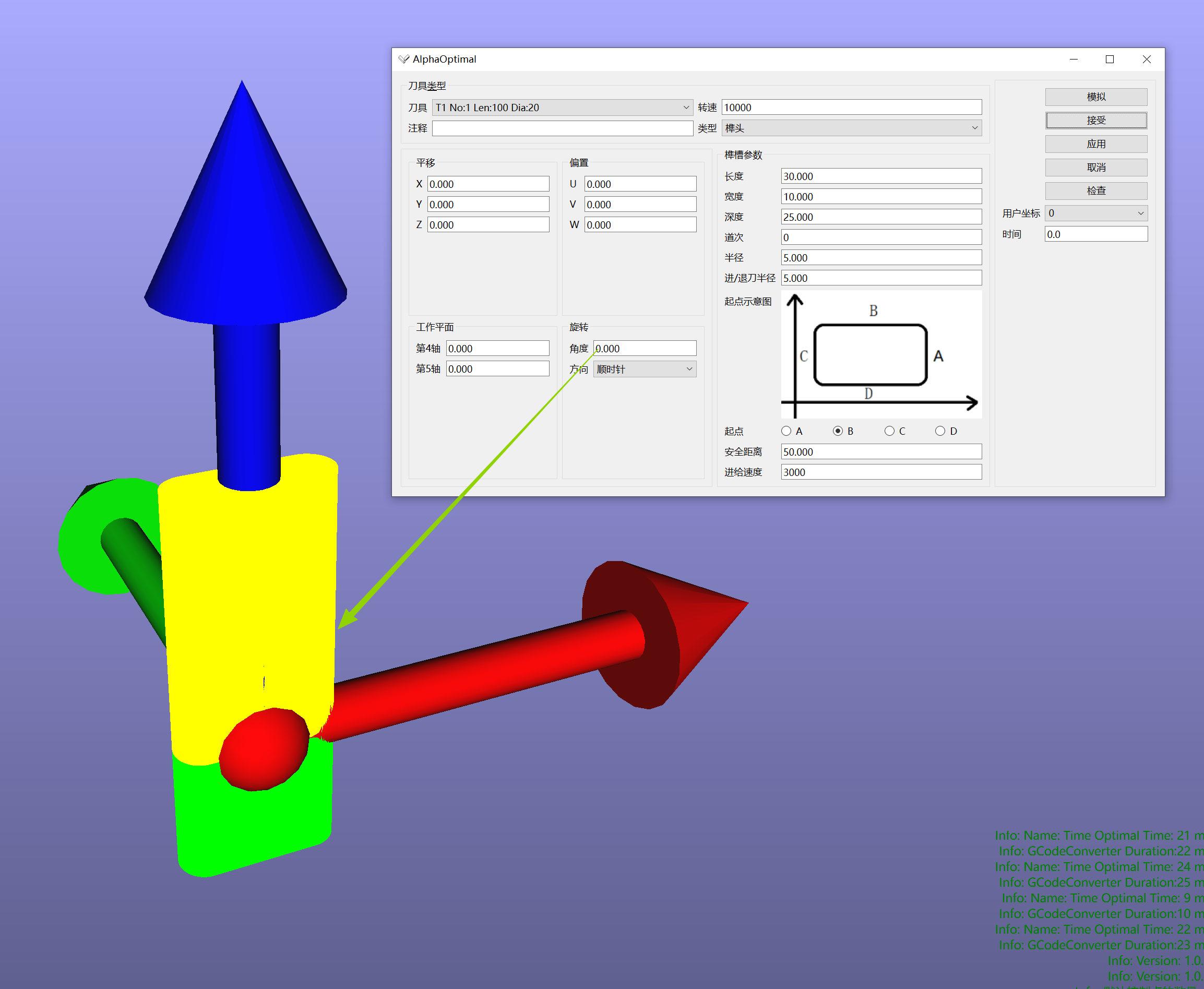

- 旋转图示：顺时针旋转

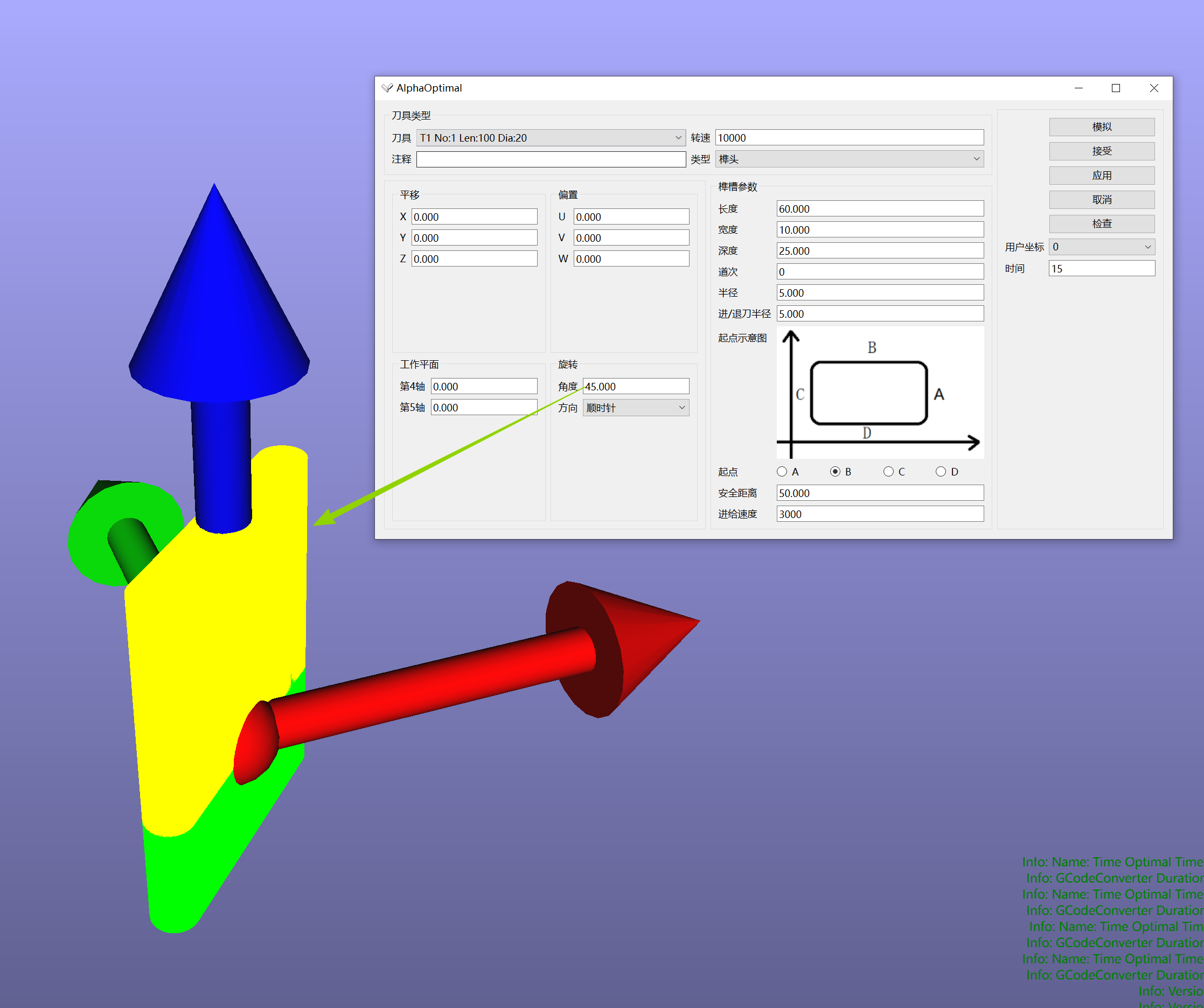

0 度 对比 顺时针旋转 45 度
榫槽参数
- 长度
- 宽度
- 深度
- 道次:是指分几次完成榫头&榫槽加工动作
- 路径:矩形的螺旋线
- 例:榫头&榫槽深度d=30,道次n=3.即每次榫头&榫槽加工深度depth = 30 / 3 = 10
- 半径：默认为
宽度 / 2.0.可手动修改
- 进退刀半径
- 加工类型 = 榫头,强制进退刀类型为
圆弧进退刀
- 加工类型 = 榫眼,强制进退刀类型为
直线
- 起点示意图:把榫头&榫眼看作时一个矩形.从哪一个点开始加工.见编辑器内部图示
- 安全距离
- 进给:榫头&榫槽的速度
右侧区域:按钮组
- 模拟:模拟当前程序段的加工
- 接受：执行修改并关闭编辑器窗口
- 应用:执行修改
- 取消:取消修改

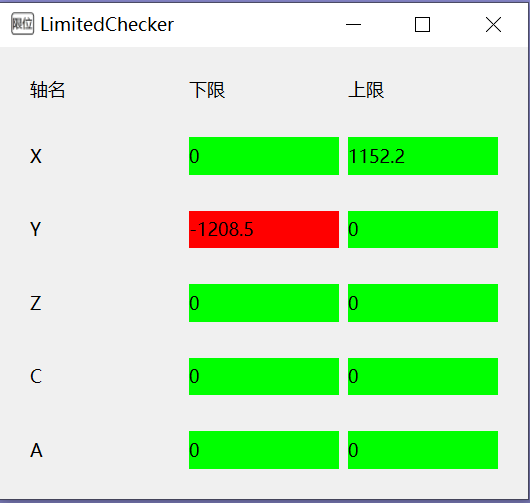

- 检查：显示当前程序段是否有超限位
- 红色:超限位
- 解释: -1208.5 标示当前程序段会执行到Y-1208.5这个地方.它超出了轴的极限值.它不是程序段的极限值.也许后面还会有超出极限的位置.软件会在检测到有超限位的时候，记录下超限的位置并显示出来.不会往后再检查了
- 绿色:限位内。可以执行加工
- 用户坐标:重新设定当前程序段所在的用户坐标系 详见坐标系详解
- 时间:显示当前程序段的加工耗时.这个值为最理想耗时.实际加工过程中,耗时应该会大于这个时间
