程序树
程序树的职责是管理所有程序段.也提供程序起始和结束位置的设定.
程序段类型:
- Iso代码
- 孔加工
- 榫槽程序段
- 路径桥接

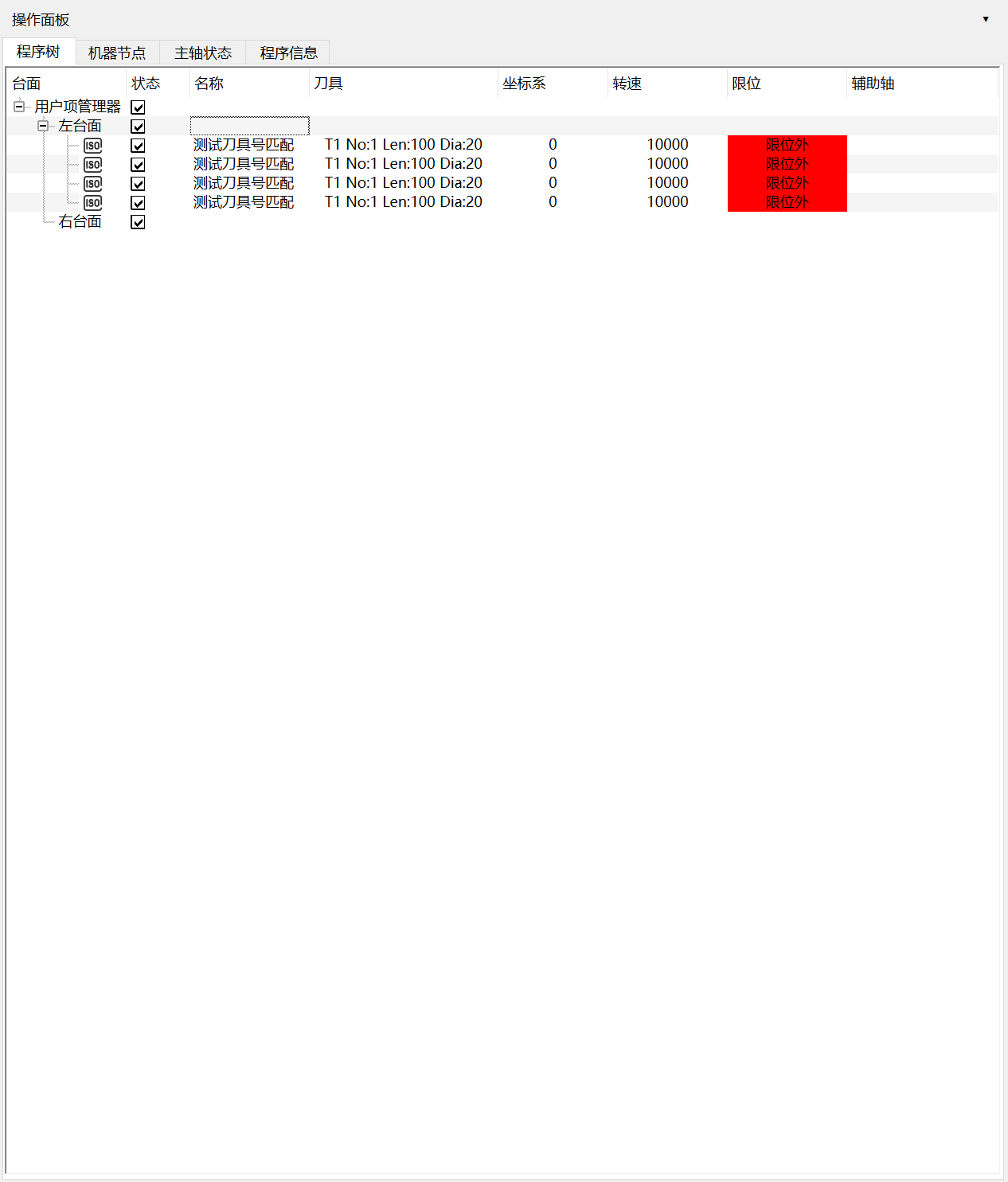

程序树的信息列
| 列名 | 说明 | 双击 |
|---|---|---|
| 类型 | 程序段类型（Iso/孔加工/榫槽程序段/路径桥接等） | 进入编辑器 |
| 状态 | 默认勾选；取消勾选则不输出，状态改变会重新计算自身及后续程序段 | 进入编辑器 |
| 名称 | 程序段名称 | 进入编辑器 |
| 刀具 | 程序段所用刀具 | 快速编辑 |
| 用户坐标系 ID | 程序段所在的用户坐标系 | 快速编辑 |
| 转速 | 程序段转速（默认使用刀具转速，可单独设置） | 快速编辑 |
| 限位检查 | 快速提示程序段是否超出机器极限 | 进入编辑器 |
| 辅助轴 | 特殊机型使用，需要额外授权 | 进入编辑器 |
程序树
处理顺序
- 先检查每一个程序段是否符合加工预期
- 模拟相邻的程序段的下一个:确认从上一个程序段快速位移到当前程序段的快速位移是否安全
- 根据需求插入:桥接路径
- 设置程序的起始点和结束点
- 整体模拟 确认无碰撞
- 查看是否有程序段超限位
- 生成Iso
- 执行加工

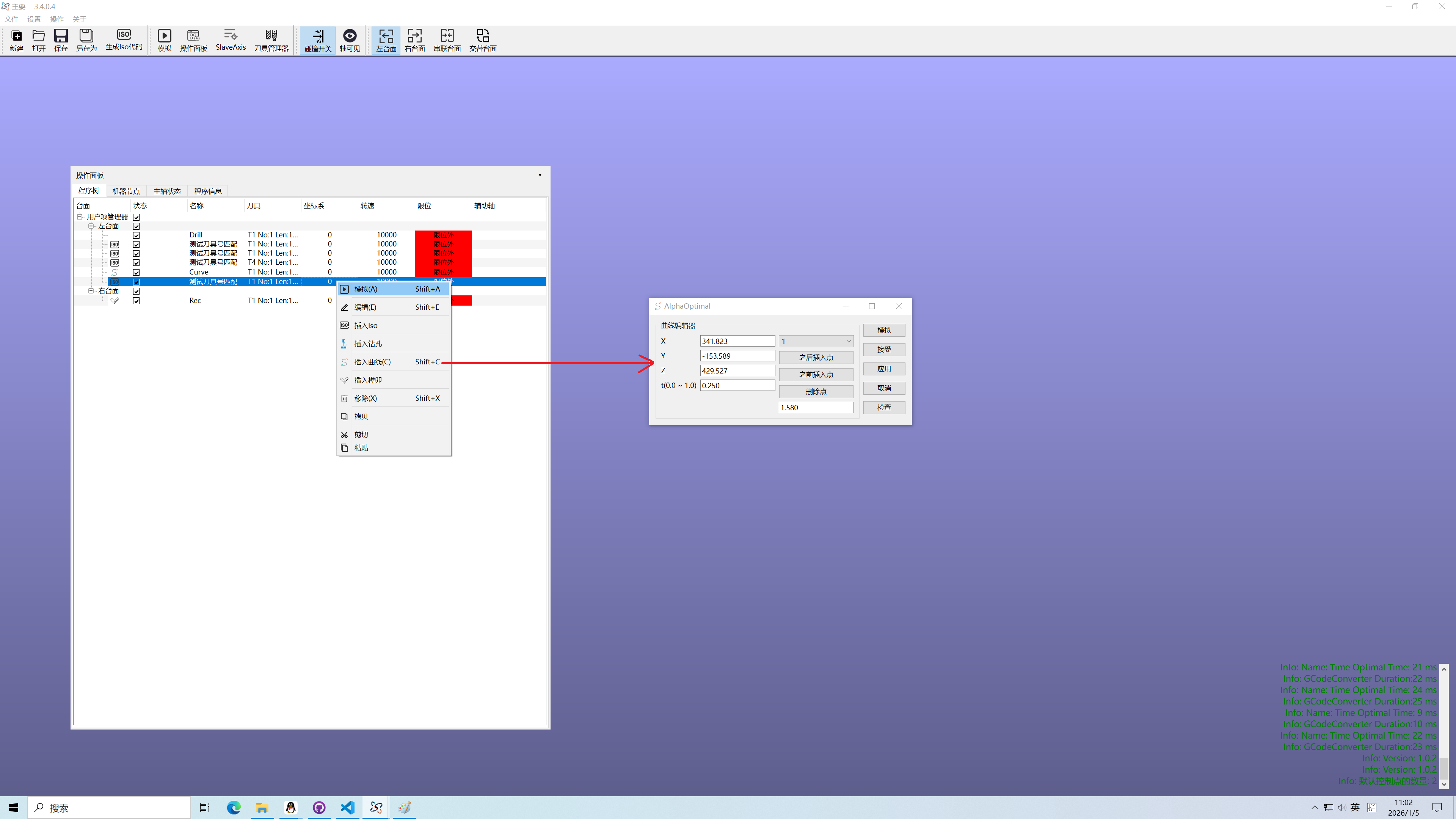

插入桥接路径的方法
- 桥接路径必须是桥接2个程序段
- 选定下一个程序段
- 右键菜单:插入曲线(快捷键:shift + C)
- 自动插入并弹出编辑器
- 点击确定.完成操作

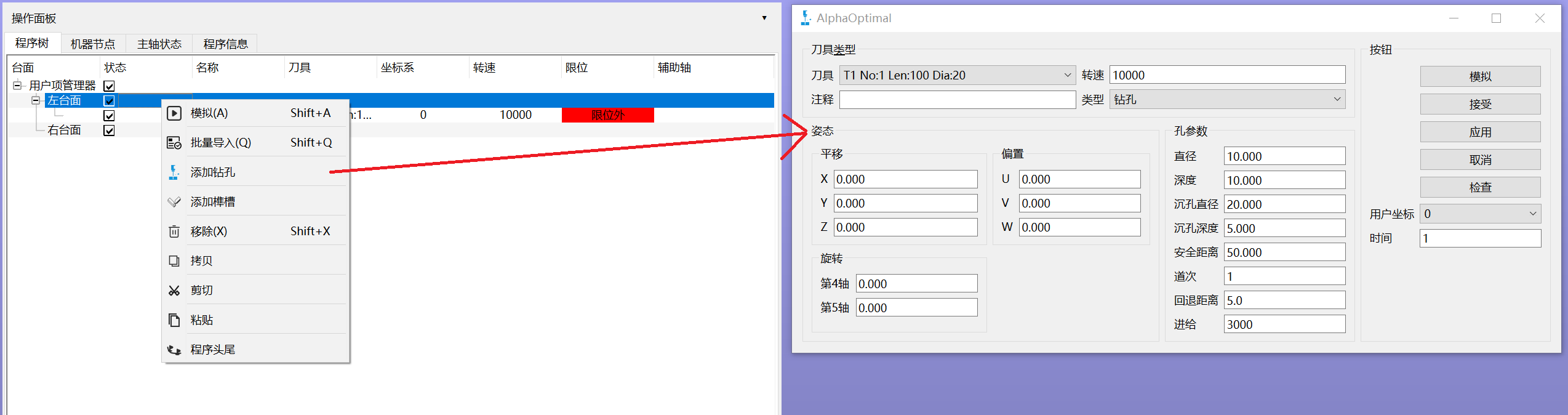

添加孔加工程序段
- 左键单击要插入孔加工程序段的台面
- 右键菜单:添加钻孔
- 点击确定完成

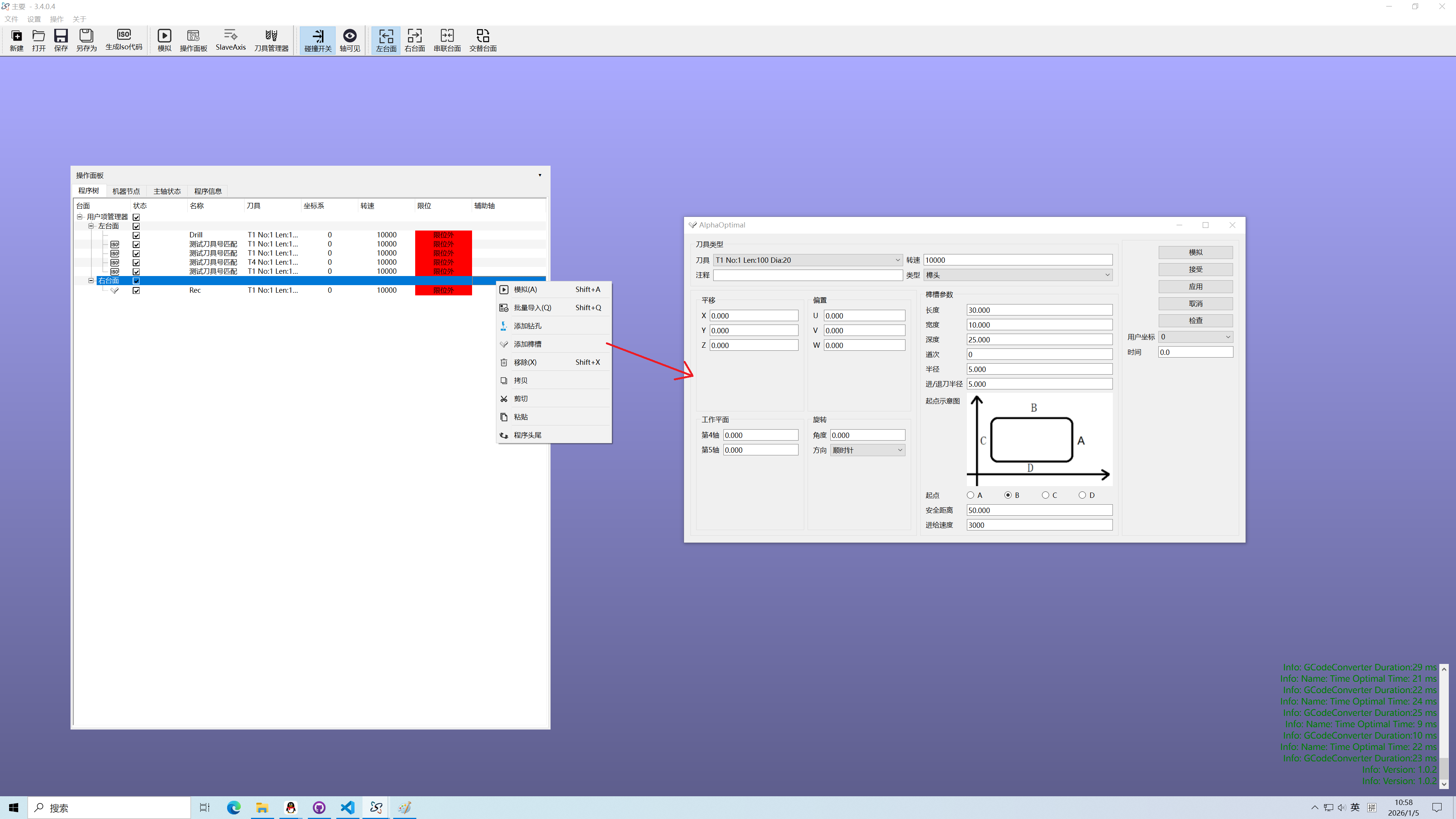

添加榫槽程序段
- 左键单击要插入榫槽程序段的台面
- 右键菜单:添加榫槽
- 点击确定完成
